Що таке складні прецизійні точені деталі та як вони покращують продуктивність компонентів?

Складні прецизійні точені деталіце сконструйовані компоненти, виготовлені за допомогою передових процесів токарної обробки для досягнення вимогливої ​​точності розмірів, повторюваності, якості поверхні та геометричної складності. Вони широко використовуються в автоматизації, машинобудуванні, автомобільних системах, електроніці, медичному обладнанні, гідравлічних системах та інших сферах застосування, де звичайні стандартні компоненти можуть не забезпечувати необхідну посадку або продуктивність. Цей посібник пояснює їхню структуру, виробничий процес, варіанти матеріалів, допуски, оздоблення поверхні, вимоги до перевірки, міркування щодо дизайну та практики пошуку джерел, допомагаючи інженерам і групам закупівель зменшити виробничі ризики та вибрати відповідне виробниче рішення.

Зміст

1. Що таке складні прецизійні точені деталі?
2. Що робить точену деталь складною?
3. Як виготовляються складні прецизійні точені деталі?
4. Які матеріали можна використовувати?
5. Як контролюється точність і допуски?
6. Чому обробка поверхні має значення?
7. Як перевіряються точені точені деталі?
8. Як інженери повинні проектувати ці компоненти?
9. Де використовуються складні прецизійні точені деталі?
10. Що покупцям слід шукати в партнері-виробнику?
11. Часті запитання
12. Висновок

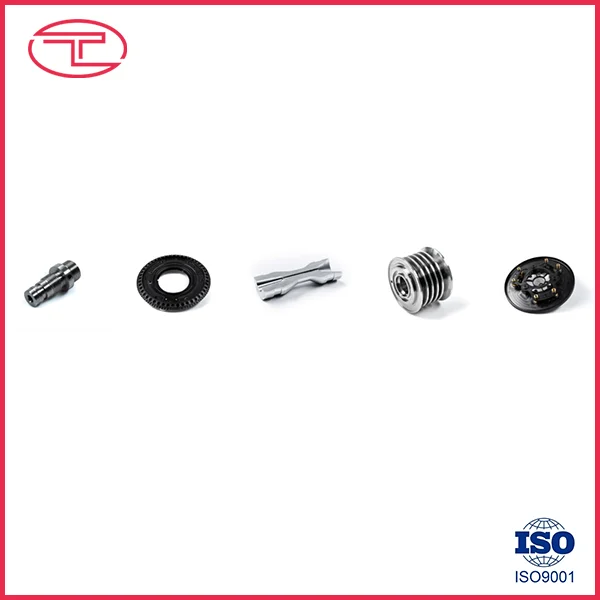

Що таке складні прецизійні точені деталі?

Складні прецизійні точені деталі — це спеціально виготовлені компоненти, виготовлені в основному шляхом обертання заготовки, тоді як ріжучі інструменти видаляють матеріал для створення точних циліндричних, конічних, різьбових, рифлених або контурних деталей. На відміну від простих валів або втулок, складні точені компоненти можуть поєднувати кілька операцій обробки та складну геометрію в одному компоненті.

Типові характеристики включають численні діаметри, внутрішні отвори, дрібну різьбу, канавки, плечі, конуси, поперечні отвори, прорізи, фаски, радіуси та спеціально профільовані поверхні. Удосконалені токарні центри з ЧПК можуть інтегрувати токарну роботу зі свердлінням, нарізуванням різьби, фрезеруванням та іншими операціями, дозволяючи виготовляти кілька деталей із меншою кількістю налаштувань.

Для покупців цінність складного прецизійного точеного компонента полягає не просто в невеликому допуску на розміри. Справжньою метою є стабільна продуктивність, коли деталь збирається у більшу механічну систему. Точність розмірів, концентричність, стан поверхні, властивості матеріалу та повторюваність мають працювати разом.

У практичному виробництві досяжні допуски залежать від матеріалу, геометрії, стану машини, оснащення, закріплення, стабільності процесу та методу контролю. Опубліковані посилання на механічну обробку зазвичай показують загальне точіння з ЧПК близько ±0,05 мм, тоді як більш жорсткі допуски близько ±0,01 мм або нижче можуть бути можливими для окремих елементів, якщо процес розроблено належним чином. :contentReference[oaicite:0]{index=0}

Що робить точену деталь складною?

Компонент стає технічно складним, коли його геометрія або функціональні вимоги вимагають більшого контролю процесу, ніж звичайне токарне оброблення. Складність може виникати через кількість функцій, їх зв’язок один з одним або складність підтримки точності протягом усього виробництва.

Тому складність слід оцінювати з функціональної точки зору. Деталь із багатьма видимими характеристиками не обов’язково складна у виготовленні, тоді як відносно невеликий компонент може стати дуже вимогливим, якщо він містить критичний отвір, вимоги до малого биття або складний матеріал.

Як виготовляються складні прецизійні точені деталі?

Надійний виробничий процес починається ще до того, як машина почне різати. Технічна перевірка, перевірка матеріалів, планування процесу, вибір інструментів, механічна обробка, перевірка та фінішна обробка – все це сприяє кінцевому результату.

Огляд техніки та креслення

Виробнича група спочатку вивчає технічний малюнок, 3D-модель, специфікацію матеріалу, вимоги допуску, різьблення, обробку поверхні, термічну обробку та інші спеціальні інструкції.

На цьому етапі можна визначити потенційні виробничі проблеми до початку виробництва. Наприклад, невиправдано вузькі допуски на нефункціональних поверхнях можуть збільшити вимоги до механічної обробки та перевірки без покращення фактичної функції компонента.

Підготовка матеріалу

Пруток або іншу сировину відбирають згідно із затвердженою специфікацією. Сертифікати матеріалів можуть знадобитися для застосувань, де важлива відстежуваність.

Токарна обробка з ЧПУ

Заготовка надійно утримується, а інструменти з ЧПК виконують такі операції, як торцювання, чорнове точіння, чистове точіння, розточування, нарізання різьби, канавки та зняття фаски. Інструмент під напругою або фрезерно-токарне обладнання можна використовувати, коли компонент потребує додаткових функцій фрезерування або свердління.

Вторинні операції

Деякі компоненти вимагають додаткових операцій після точіння. Залежно від креслення, вони можуть включати шліфування, полірування, термічну обробку, видалення задирок, покриття, анодування, пасивацію або іншу обробку поверхні.

Перевірка та остаточна перевірка

Критичні розміри звіряються з кресленням. Залежно від вимог проекту виробники можуть використовувати мікрометри, вимірювальні прилади, оптичне вимірювальне обладнання, системи ШМ або інші прецизійні контрольні прилади.

Послідовність виготовлення важлива, оскільки кожне додаткове налаштування може створити можливість для варіації вирівнювання. Сучасне токарно-фрезерне обладнання може зменшити кількість налаштувань для деяких складних компонентів і, таким чином, зменшити можливі помилки при зміні положення. :contentReference[oaicite:1]{index=1}

Які матеріали можна використовувати?

Вибір матеріалу безпосередньо впливає на поведінку різання, знос інструменту, виділення тепла, стабільність розмірів, стійкість до корозії, вагу, міцність і продуктивність кінцевого застосування.

• Нержавіюча сталь:Підходить для застосувань, де потрібна стійкість до корозії та механічна міцність.
• Вуглецева сталь:Загальний для загальних механічних компонентів, валів, штифтів і промислового обладнання.
• легована сталь:Корисно, коли потрібна висока міцність, зносостійкість або здатність до термічної обробки.
• Алюміній:Легкий і піддається механічній обробці, що робить його придатним для вузлів, чутливих до ваги.
• Латунь:Часто вибирається для фітингів, з’єднувачів, електричних компонентів і застосувань, які вимагають хорошої оброблюваності.
• Мідь:Використовується, коли важлива електро- або теплопровідність.
• Інженерні пластмаси:Такі матеріали, як POM, PEEK, PTFE та нейлон, можна точити для спеціальних легких, з низьким тертям або хімічно стійких застосувань.

Ні в якому разі не слід вибирати матеріал лише за зручністю обробки. Інженери повинні враховувати робочу температуру, навантаження, вплив корозії, знос, хімічну сумісність, електричні вимоги та характеристики сполучених компонентів.

Як контролюється точність і допуски?

Точність контролюється через взаємодію можливостей машини, інструментів, програмування, закріплення, стабільності матеріалу, умов навколишнього середовища та перевірки.

Зазвичай контрольовані характеристики включають:

• Зовнішній діаметр і внутрішній діаметр
• Довжина частини
• Округлість
• Циліндричність
• Концентричність або біття
• Розміри різьби
• Розташування отвору
• Геометричні співвідношення між функціональними поверхнями

Наприклад, для вала може знадобитися контрольований діаметр посадкового місця підшипника, тоді як його нефункціональна зовнішня поверхня може використовувати менш обмежувальний допуск. Цей підхід дозволяє виробничим ресурсам зосередитися на розмірах, які фактично впливають на збірку та продуктивність.

Посилання на галузеві механічні обробки підкреслюють, що допуск залежить від геометрії та умов процесу, а не є єдиним універсальним числом. :contentReference[oaicite:2]{index=2}

Чому обробка поверхні має значення?

Оздоблення поверхні – це більше, ніж вимога зовнішнього вигляду. Це може впливати на тертя, знос, ущільнення, контакт підшипників, поведінку ковзання, захист від корозії та ефективність складання.

Загальні вимоги до обробки поверхні для точених компонентів включають приблизно Ra 3,2 мкм для багатьох звичайних механічно оброблених поверхонь, Ra 1,6 мкм для більш гладких функціональних поверхонь і Ra 0,8 мкм або менше для окремих точних застосувань. Більш вимоглива обробка може вимагати шліфування або полірування, а не точіння. :contentReference[oaicite:3]{index=3}

З цієї причини інженери повинні визначити, які поверхні насправді функціональні. Опорна цапфа, ущільнювальна поверхня або ковзний інтерфейс можуть потребувати іншої обробки, ніж зовнішня зазорна поверхня.

• Функціональні поверхні:Вкажіть необхідну обробку відповідно до умов експлуатації.
• Ущільнювальні поверхні:Враховуйте як шорсткість, так і дефекти поверхні.
• Поверхні ковзання:Враховуйте тертя та знос.
• Косметичні поверхні:Визначте очікування зовнішнього вигляду окремо від функціональних вимог.

Як перевіряються точені точені деталі?

Перевірка повинна бути пов'язана безпосередньо з технічним кресленням. Вимірювання всіх можливих характеристик одним і тим же методом не завжди є необхідним; план перевірки повинен зосереджуватися на критичних розмірах і функціональних вимогах.

Комплексний процес контролю якості може включати:

1. Вхідна перевірка матеріалівпідтвердити вказаний матеріал.
2. Першочерговий огляддля перевірки виробничого процесу перед повномасштабним виробництвом.
3. Вимірювання в процесідля виявлення зміни розмірів під час виробництва.
4. Остаточна перевірка розмірівпроти вимог креслення.
5. Перевірка якості поверхнідля визначених функціональних зон.
6. Перевірка різьбиза допомогою відповідних приладів або вимірювального обладнання.
7. Документаціянаприклад звіти про розміри, коли цього вимагає замовник.

Для дуже вимогливих деталей координатно-вимірювальна машина або оптична вимірювальна система може забезпечити більш повну перевірку розмірів. Звіти про перевірки та документація першої продукції також можуть допомогти групам із закупівель та інженерам забезпечити узгодженість виробництва.

Як інженери повинні проектувати ці компоненти?

Гарний дизайн є одним із найефективніших способів покращити технологічність без шкоди для функцій.

• Чітко визначте критичні розміри та функціональні поверхні.
• Уникайте застосування надзвичайно жорстких допусків до кожного розміру.
• Використовуйте стандартні специфікації ниток, коли це можливо.
• Забезпечте відповідні радіуси та фаски, де їх вимагає доступ до інструментів.
• Враховуйте товщину стінок і можливість деформації.
• Вказуйте шорсткість поверхні, лише якщо вона має функціональне призначення.
• Чітко визначте оцінку матеріалу.
• Визначте вимоги до термічної обробки та обробки поверхні.
• Надайте повні 2D-креслення та точні 3D-моделі, якщо вони доступні.

Одним із практичних принципів є проектування навколо функції, а не максимальної теоретичної точності. У виробничих довідках постійно зазначається, що непотрібні вузькі допуски можуть збільшити час обробки, вимоги до перевірки та складність виробництва. :contentReference[oaicite:4]{index=4}

Де використовуються складні прецизійні точені деталі?

Оскільки токарна обробка особливо підходить для обертальних і циліндричних геометрій, точні точені компоненти з’являються в багатьох промислових системах.

Що покупцям слід шукати в партнері-виробнику?

Вибір постачальника складних точних компонентів вимагає не тільки порівняння цін за одиницю. Виробник повинен продемонструвати, що він може розуміти технічні вимоги та постійно виготовляти компоненти, які відповідають цим вимогам.

Важливі моменти оцінювання включають:

1. Можливість обробки:Переконайтеся, що обладнання відповідає геометрії компонентів.
2. Матеріальний досвід:Поцікавтеся, чи регулярно постачальник обробляє вказаний матеріал.
3. Контроль якості:Перегляньте обладнання, процедури та документацію для перевірки.
4. Інженерна підтримка:Визначте, чи може постачальник визначити проблеми з технологічністю перед виробництвом.
5. Консистенція виробництва:Запитайте, як відстежується зміна розмірів під час великих виробничих циклів.
6. Можливість обробки:Підтвердьте, чи можна надійно скоординувати необхідну вторинну обробку.
7. Зв'язок:Переконайтеся, що технічні питання можна вирішити швидко та точно.
8. Простежуваність:Для вимогливих застосувань встановіть вимоги до матеріалів і виробничих записів.

Qingdao Tuoyuan Metal Products Co., Ltd. може надати підтримку клієнтам, яким потрібні індивідуальні металеві компоненти, де важливі контроль розмірів, детальні креслення, вибір матеріалу та повторюване виробництво. Для груп із закупівель надання повного технічного креслення та чітке визначення критичних вимог є ефективною відправною точкою для технічної оцінки та пропозиції.

Часті запитання

Яка різниця між стандартною точеною деталлю та складною прецизійною точеною деталлю?

Стандартна точена деталь зазвичай має відносно просту циліндричну геометрію та звичайні вимоги до розмірів. Складна прецизійна точена деталь може поєднувати в одному компоненті кілька діаметрів, внутрішніх елементів, різьблення, канавки, поперечні отвори, вузькі допуски, контрольоване биття та специфічну обробку поверхні.

Наскільки точними можуть бути складні прецизійні точені деталі?

Точність залежить від матеріалу, геометрії, конфігурації машини, інструментів, закріплення, стабільності процесу та методів перевірки. Загальна токарна обробка з ЧПК зазвичай може працювати приблизно на ±0,05 мм, тоді як вибрані характеристики точності можуть досягати приблизно ±0,01 мм або більше, якщо це дозволяють конструкція та процес. Ці цифри слід розглядати як посилання на можливості конкретного проекту, а не як універсальні гарантії. :contentReference[oaicite:5]{index=5}

Які матеріали зазвичай використовуються для точних токарних деталей?

Звичайні варіанти включають нержавіючу сталь, вуглецеву сталь, леговану сталь, алюміній, латунь, мідь і конструкційний пластик. Відповідний матеріал залежить від міцності, стійкості до корозії, температури, зносу, ваги, електричних властивостей і робочого середовища.

Чи потребують вторинної обробки складні точені деталі?

Не завжди. Деякі компоненти можуть бути виготовлені безпосередньо за допомогою токарної обробки з ЧПК, тоді як для інших може знадобитися шліфування, полірування, термічна обробка, покриття, анодування, пасивація або інші процеси обробки для задоволення конкретних функціональних вимог.

Чому обробка поверхні важлива для точених компонентів?

Оздоблення поверхні може впливати на тертя, знос, ущільнення, контакт підшипників, поведінку ковзання та зовнішній вигляд. Таким чином, до функціональних поверхонь слід пред’являти вимоги, що відповідають їх фактичним умовам експлуатації, а не автоматично застосовувати ту саму специфікацію обробки до всього компонента.

Яку інформацію необхідно вказати під час запиту пропозиції?

Корисна заявка на пропозицію повинна включати 2D-малюнок, 3D-модель, якщо доступна, клас матеріалу, кількість, допуски, вимоги до обробки поверхні, нитки, термічну обробку, обробку поверхні, вимоги до перевірки, очікування упаковки та вимоги до доставки. Повна технічна інформація дозволяє виробнику більш точно оцінити проект.

Чи може один компонент поєднувати токарну та фрезерну роботу?

так Токарно-фрезерне обладнання та токарні центри з робочим інструментом можуть поєднувати токарну роботу з такими операціями, як свердління, нарізання різьби, різання пазів і фрезерування. Це може зменшити кількість налаштувань для відповідних конструкцій компонентів і допомогти зберегти позиційні зв’язки між функціями. :contentReference[oaicite:6]{index=6}

Висновок

Складні прецизійні точені деталі — це сконструйовані компоненти, у яких геометрія, точність розмірів, властивості матеріалу, стан поверхні та повторюваність виробництва сприяють кінцевій продуктивності. Найефективніший підхід до виробництва починається з чіткого технічного креслення, відповідного вибору матеріалу, реалістичних допусків, ретельно спланованих операцій обробки та методів перевірки, які відображають фактичну функцію компонента.

Для інженерів і груп закупівель головне не просто вимагати найменшого можливого допуску. Натомість кожна вимога має бути пов’язана зі складанням, рухом, ущільненням, навантаженням, зносом або іншою вимірюваною функцією. Цей підхід може допомогти контролювати складність виробництва, зберігаючи при цьому продуктивність, очікувану від готового компонента.
