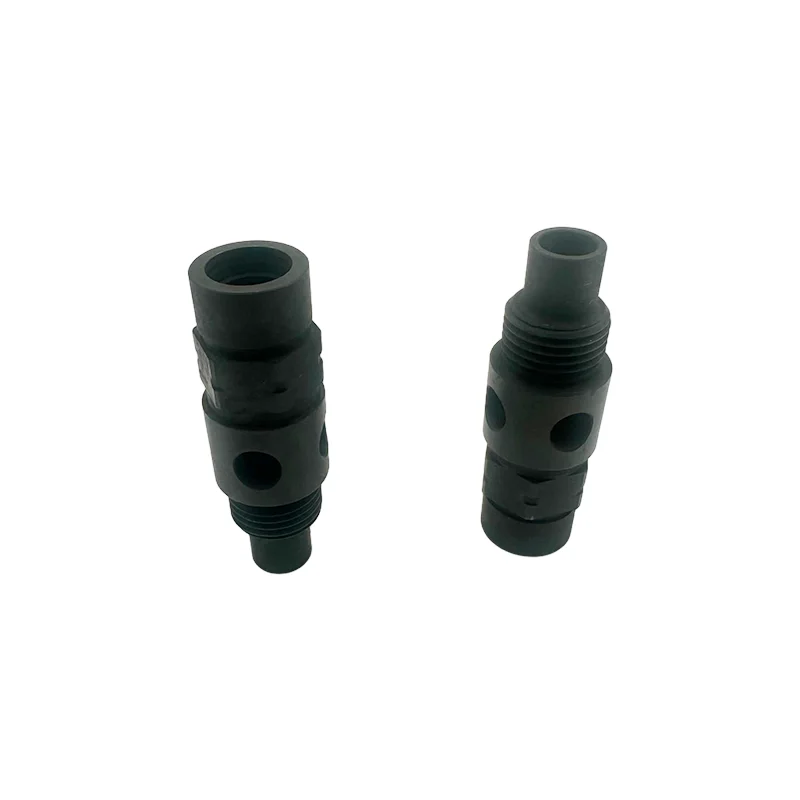

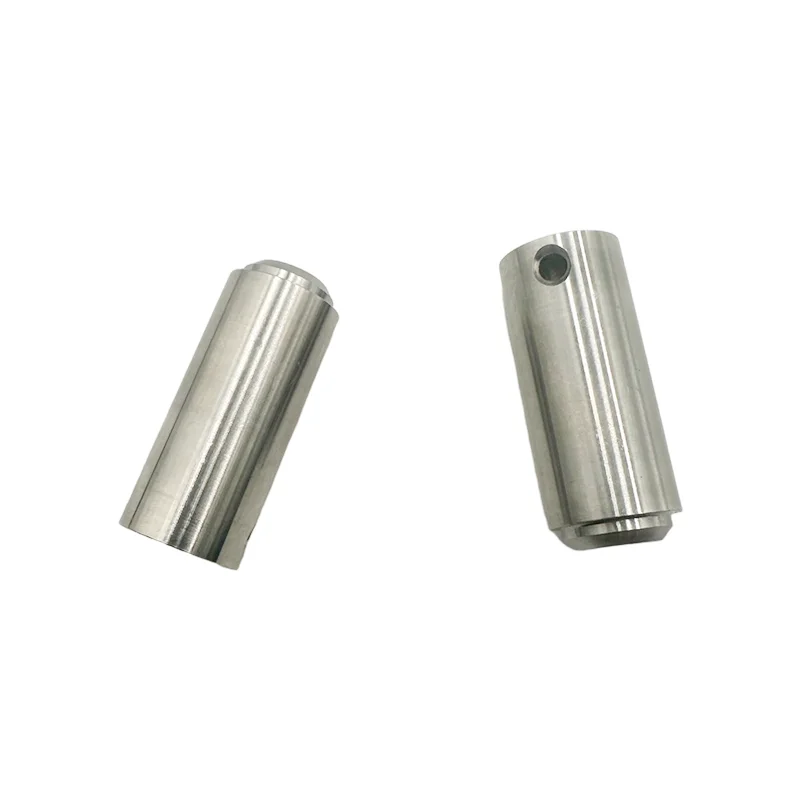

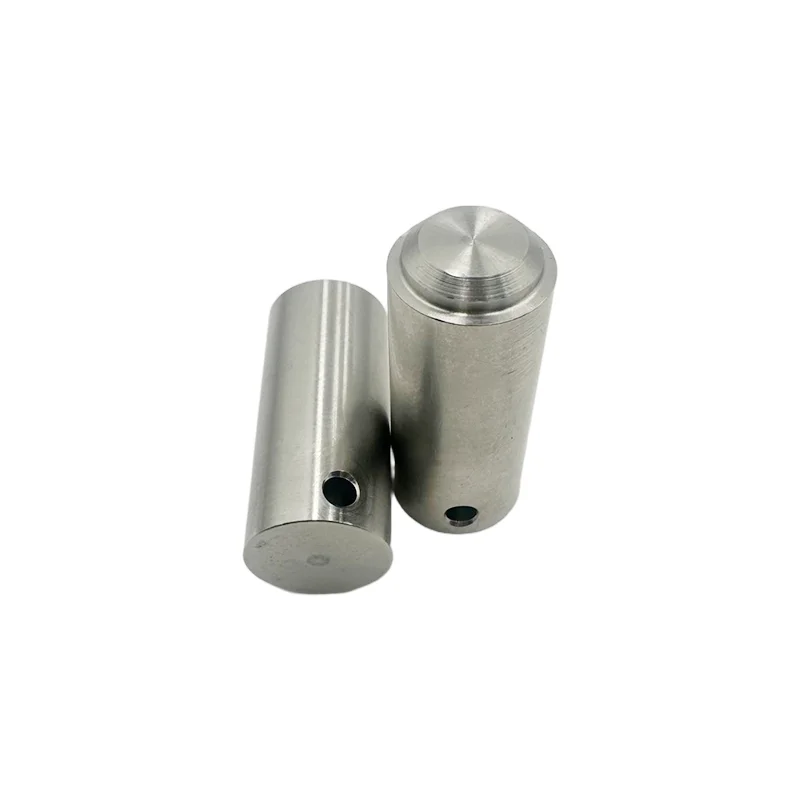

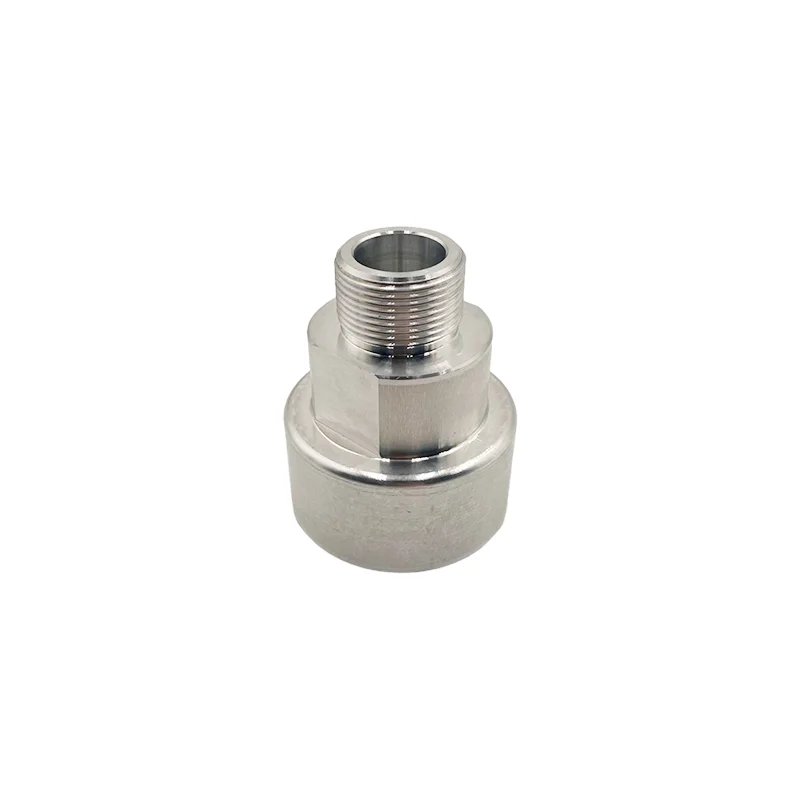

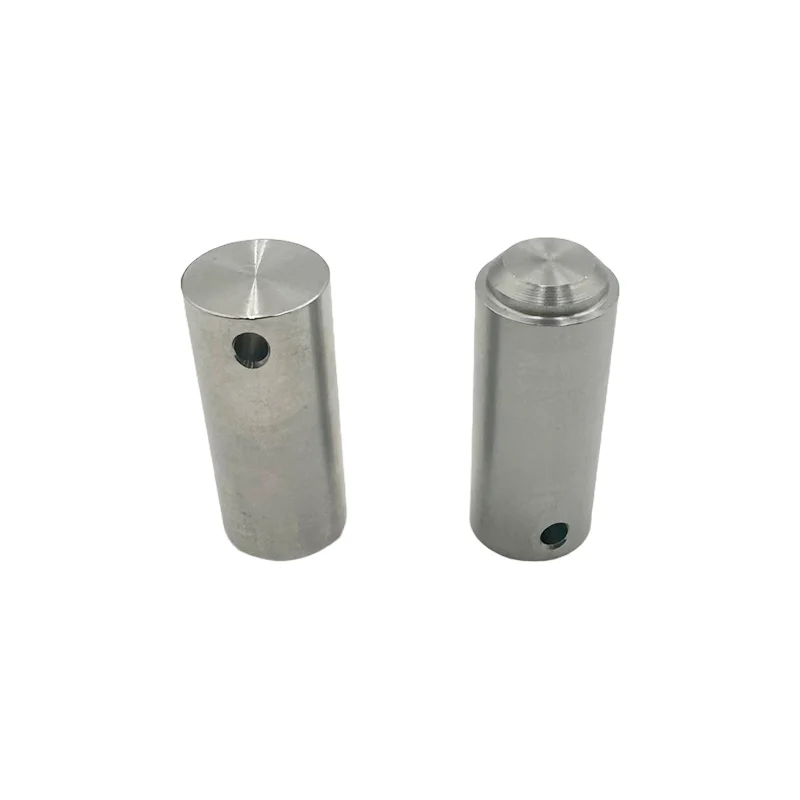

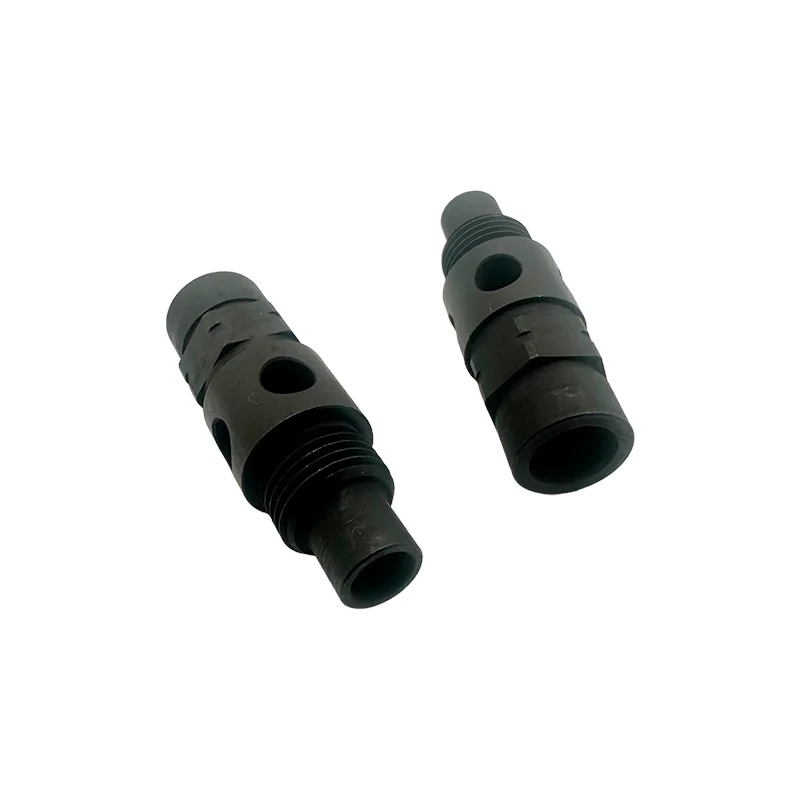

Складні прецизійні точені деталі

Tuoyuan Metal є виробником високоякісних деталей із складною точністю. Ми суворо контролюємо кожен етап виробничого процесу, використовуючи першокласні матеріали та передові, перевірені технології виробництва. Наші продукти відрізняються винятковою точністю — ідеально відповідають вашим технічним кресленням і специфікаціям — із надзвичайно мінімальними допусками.

Переваги продукту

(I) Високоточна обробка

Tuoyuan Metal використовує передові токарні верстати з ЧПК і точні процеси обробки. Наші складні прецизійні точені деталі забезпечують надзвичайно високу точність обробки з допусками на розміри в надзвичайно жорстких межах, а деякі продукти можуть похвалитися точністю до ±0,001 мм. Це забезпечує ідеальну відповідність у різноманітних складних середовищах складання, ефективно покращуючи загальну продуктивність і стабільність обладнання. Наприклад, у виробництві компонентів аерокосмічних двигунів такі високоточні точені деталі забезпечують ефективну роботу двигуна та його надійність.

(II) Можливості обробки складних форм

Ми можемо впоратися з широким спектром складних вимог до токарної обробки. Незалежно від того, чи це деталі з декількома кроками, поверхнями неправильної форми, прецизійними різьбленнями або крихітними чи глибокими отворами, наша команда обробників використовує свій великий досвід і знання для досягнення точної обробки складних форм за допомогою ретельного програмування та оптимізованих шляхів обробки. Для важливих компонентів медичних пристроїв, які мають складну внутрішню структуру та вигадливі форми, наші точені деталі ідеально відповідають вимогам дизайну.

Процес виготовлення

1. Підтримка обладнання для високоточної обробки. Використовуючи імпортні токарні верстати з ЧПК (такі як німецька DMG і японська Mazak) і багатоосьові обробні центри, обладнання може похвалитися точністю позиціонування ±0,001 мм і повторюваністю ±0,0005 мм, забезпечуючи апаратну основу для високоточної обробки. Для різних типів деталей передбачено спеціальне обладнання:

Деталі вала: за допомогою токарних верстатів із ковзною головкою з ЧПУ багатопроцесова обробка, включаючи зовнішні діаметри, внутрішні отвори, різьблення та канавки, виконується в одній установці, усуваючи помилки, пов’язані з кількома настройками.

Складні та нестандартні деталі: за допомогою п’ятиосьового токарно-фрезерного центру система може одночасно виконувати токарну, фрезерну, свердлильну та нарізну різьби, розв’язуючи складні вигнуті поверхні (наприклад, сферичні та гвинтові поверхні), які важко обробляти за допомогою традиційного обладнання.

2. Технологія обробки мікродеталей: використовуючи високоточний пневматичний патрон (точність затиску ≤ 0,002 мм) і мікроінструмент (мінімальний діаметр леза 0,1 мм), ця система може обробляти мікровали та мікроотвори діаметром від 0,1-5 мм, зберігаючи при цьому коаксіальність отворів ≤ 0,003 мм.

Запобігання деформації тонкостінних деталей: використання підходу «низький параметр сили різання + допоміжна опора». Наприклад, під час механічної обробки тонкостінної втулки з алюмінієвого сплаву товщиною 0,1 мм деформація деталі контролюється до ≤ 0,005 мм шляхом оптимізації швидкості різання (800-1000 м/хв), швидкості подачі (0,01-0,02 мм/об) і використання еластичних опорних пристосувань.

Технологія обробки глибоких отворів: за допомогою свердла для глибоких отворів із внутрішнім охолодженням (тиск охолоджуючої олії 10-15 МПа) ця система може обробляти глибокі отвори із співвідношенням глибини до діаметра до 20:1 (наприклад, отвір діаметром 5 мм із глибиною 100 мм). 100 мм), забезпечити прямолінійність отвору ≤0,01 мм/100 мм, а шорсткість поверхні Ra0,4 мкм.

застосування

1. Аерокосмічна

В основному використовується в основних системах аерокосмічного обладнання, включаючи:

Системи двигуна

Системи шасі

Авіонічне обладнання (таке як інерціальні навігаційні системи)

2. Медичні прилади

Сценарії застосування включають:

Імплантовані медичні пристрої

Хірургічні інструменти (такі як лапароскопи та стоматологічні наконечники)

Діагностичне обладнання (наприклад, апарати КТ)

3. Електронні комунікації

Сценарії обслуговування включають:

Обладнання базової станції 5G

Обладнання для виробництва напівпровідників

Побутова електроніка (наприклад, мобільні телефони)

4. Автомобільний

Допомога в покращенні продуктивності автомобіля та полегшенні його ваги включає в себе:

Транспортні засоби з новою енергією (двигуни, компоненти, пов’язані з акумуляторами)

Транспортні засоби на традиційному паливі (двигуни, системи трансмісії)

Інтелектуальні пристрої водіння (наприклад, лідар)
