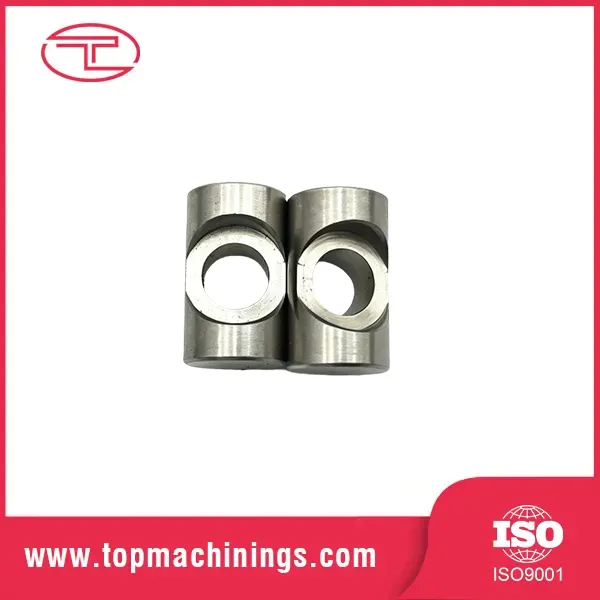

1. Що таке точені титанові деталі?
Титанові точні деталіце компоненти, виготовлені шляхом видалення матеріалу з обертової титанової заготовки за допомогою спеціального токарного обладнання. Системи комп’ютерного числового керування (ЧПК) направляють ріжучі інструменти для отримання точних діаметрів, довжин, канавок, різьблення, отворів та інших визначених характеристик.
На відміну від металевих компонентів загального призначення, точені деталі розроблені відповідно до визначених інженерних вимог. Їхні розміри та стан поверхні можуть безпосередньо впливати на ефективність ущільнення, вирівнювання складання, обертальний рух, надійність кріплення та термін служби обладнання.
Типові приклади включають титанові вали, втулки, гільзи, штифти, різьбові фітинги, прокладки, з’єднувачі та спеціальні циліндричні компоненти. Залежно від креслення деталь може вимагати лише точіння або додаткового фрезерування, свердління, нарізання різьби, шліфування та обробки поверхні.
Що робить точену деталь справді високоточною?
- Точність розмірів:Критичні діаметри, довжини та отвори залишаються в межах заданих допусків.
- Геометричний контроль:Вимоги до концентричності, биття, округлості та інші геометричні характеристики контролюються за необхідності.
- Якість поверхні:Функціональні поверхні відповідають заданим вимогам шорсткості та обробки.
- Консистенція матеріалу:Сорт титану та стан матеріалу відповідають технічним характеристикам.
- Повторюваність:Виробничі процеси забезпечують узгоджені результати для затверджених партій.
Для покупців мета - не просто отримати титановий компонент. Це полягає в тому, щоб отримати компонент, який підходить до збірки, надійно працює в робочому середовищі та може бути виготовлений послідовно в необхідному обсязі.
2. Чому титан важливий у точному виробництві?
Титан вибирають, коли звичайні метали не можуть забезпечити необхідну комбінацію механічних характеристик, ваги та стійкості до навколишнього середовища. Його переваги особливо цінні в компактних вузлах, де кожен компонент повинен забезпечувати надійну продуктивність без додавання непотрібної маси.
Висока міцність при малій вазі
Титанові сплави мають вигідне співвідношення міцності та ваги. У порівнянні з багатьма сталями, титанові сплави можуть забезпечити суттєву економію ваги, зберігаючи при цьому міцність, необхідну для компонентів відповідної конструкції. Це робить їх привабливими для аерокосмічного обладнання, легких механізмів і портативного обладнання.
Чудова стійкість до корозії
Титан природним чином утворює захисну оксидну плівку, яка сприяє його стійкості до корозії в багатьох середовищах. Залежно від класу та умов експлуатації, він може бути придатним для морського обладнання, систем хімічної обробки та компонентів, які піддаються впливу вологи чи корозійних середовищ.
Тим не менш, сумісність завжди слід оцінювати за фактичними хімічними речовинами, температурами, умовами щілин і робочим тиском. Жодна марка титану не підходить для будь-якого середовища.
Надійна продуктивність у складних програмах
Правильно підібрані титанові компоненти можуть забезпечити корисне поєднання механічної міцності, стійкості до корозії та тривалої функціональної надійності. Певні сорти титану також забезпечують хорошу біосумісність, хоча медичне використання вимагає додаткових матеріалів, виробництва та нормативного контролю.
Потенціал для довгострокової вартості
Придбання та обробка титану зазвичай коштує дорожче, ніж звичайні альтернативи алюмінію чи сталі. Однак його значення слід оцінювати протягом усього терміну служби компонента. Менша вага, скорочене технічне обслуговування, пов’язане з корозією, і переваги продуктивності для конкретного застосування можуть виправдати початкові інвестиції.
Найекономічнішим рішенням не обов’язково є матеріал із найнижчою ціною за одиницю. Це матеріал, який відповідає функціональним вимогам програми без зайвої обробки чи надмірних специфікацій.
3. Які сорти титану варто розглянути?
Вибір матеріалу впливає на міцність, стійкість до корозії, оброблюваність, вартість і відповідність вимогам замовника. Двома поширеними варіантами є комерційно чистий титан Grade 2 і титановий сплав Ti-6Al-4V, широко відомий як Grade 5. Інші сорти можуть бути більш придатними для конкретних хімічних, конструкційних або регульованих застосувань.
| матеріал | Основні характеристики | Потенційні програми | Розгляд вибору |
|---|---|---|---|
| 1 клас | Технічно чистий; відносно низька міцність і висока пластичність | Вибрані хімічні та корозійно-стійкі компоненти | Корисно, коли пріоритетними є можливість формування та стійкість до корозії |
| 2 клас | Технічно чистий; збалансована міцність і стійкість до корозії | Морська арматура, хімічне обладнання, промислові з'єднувачі | Практичний варіант для багатьох загальних застосувань, стійких до корозії |
| 5 клас | сплав Ti-6Al-4V; високе співвідношення міцності до ваги | Аерокосмічне обладнання, механічні компоненти, високоефективне обладнання | Вимагає уваги до умов обробки та зазначених властивостей матеріалу |
| 9 клас | сплав Ti-3Al-2,5V; баланс корисної міцності та здатності до формування | Вибрані системи труб і легкі структурні компоненти | Підтвердьте придатність для фактичної форми та специфікації компонента |
| 23 клас | Ti-6Al-4V ELI; контрольований міжсторінковий вміст | Вибрані медичні та інші програми з високими вимогами | Вимагає відповідної сертифікації матеріалу та кваліфікації для конкретного застосування |
Таблиця містить загальні рекомендації щодо вибору, а не замінює інженерне схвалення. Класи матеріалів, умови постачання та національні чи галузеві стандарти не є автоматично взаємозамінними. Покупці повинні вказати точний сорт, керівний стандарт і необхідний стан матеріалу.
Як уникнути помилок у виборі матеріалу?
- Визначте фактичні навантаження, температурний діапазон і навколишнє середовище.
- Перевірте, чи є основними вимогами стійкість до корозії, міцність, втомлюваність або маса.
- Перегляньте стандарт матеріалів і будь-які обмеження, пов’язані з клієнтом.
- Підтвердьте, чи потрібні сертифікати матеріалів і відстеження партії.
- Попросіть виробника перевірити наявність матеріалів перед затвердженням графіка виробництва.
Вибір марки лише тому, що вона описується як висока міцність або стійкість до корозії, може збільшити витрати без покращення готового продукту. Суттєві рішення повинні ґрунтуватися на вимірюваних експлуатаційних вимогах.
4. Як виготовляються точені деталі з титану?
Надійне токарне оброблення титану вимагає контрольованого робочого процесу, який поєднує технічний огляд, підготовку матеріалу, механічну обробку, перевірку та остаточну доставку. Кожна стадія допомагає запобігти дефектам, які інакше можуть з’явитися під час складання або експлуатації в полі.
Крок 1: Огляд креслення та оцінка дизайну
Виробник переглядає технічний малюнок, тривимірну модель, критичні розміри, нитки, вимоги до поверхні та кількість продукції. Потенційні проблеми включають невиправдано жорсткі допуски, недоступні елементи, тонкі стінки та складну внутрішню геометрію.
Ранні інженерні відгуки допомагають визначити зміни, які можуть спростити обробку без шкоди для функцій.
Крок 2: Підготовка матеріалу
Сировина підбирається відповідно до заданої марки титану, форми заготовки, розмірів і стану матеріалу. За потреби сертифікати та ідентифікаційні записи перевіряються перед початком виробництва.
Крок 3: Токарна обробка з ЧПУ
Під час токарної обробки з ЧПК деталь обертається, а ріжучі інструменти видаляють матеріал відповідно до запрограмованої послідовності обробки. Залежно від конструкції, процес може створювати зовнішні діаметри, плечі, канавки, отвори та інші обертальні елементи.
Відповідне закріплення, геометрія інструменту, параметри різання та подача охолоджуючої рідини є важливими для стабільного виробництва.
Крок 4: Вторинні операції
Деякі компоненти потребують додаткового фрезерування, свердління, нарізування різьблення, шліфування або видалення задирок. Ці операції слід скоординувати для захисту критичних поверхонь і підтримки співвідношення розмірів між елементами.
Крок 5: Огляд і обробка
Готові компоненти перевіряються на відповідність кресленням і вимогам закупівлі. Залежно від застосування це може включати вимірювання розмірів, перевірку різьблення, перевірку шорсткості поверхні, візуальну перевірку та перевірку документації на матеріал.
Будь-яка визначена фінішна обробка повинна бути оцінена на сумісність із маркою титану, функціональними вимогами та подальшими операціями складання.
Крок 6: Упаковка та доставка
Деталі повинні бути очищені та упаковані таким чином, щоб захистити різьбу, ущільнювальні поверхні та прецизійні елементи. Чітке маркування та записи про відстеження можуть спростити перевірку отримання та управління запасами.
5. Які труднощі обробки повинні розуміти покупці?
Титан можна успішно обробляти, але його поведінка відрізняється від поведінки багатьох звичайних інженерних металів. Розуміння цих відмінностей допомагає покупцям більш реалістично оцінювати ціни, графіки виробництва та виробничі можливості.
Концентрація тепла та знос інструменту
Титан має відносно низьку теплопровідність, тому тепло може концентруватися поблизу зони різання. Це може прискорити знос інструменту та вплинути на якість поверхні, якщо умови різання та охолодження не контролюються належним чином.
Відповідні ріжучі інструменти, стабільні параметри обробки, ефективна подача охолоджуючої рідини та своєчасна заміна інструментів допомагають підтримувати послідовність процесу.
Пружне відновлення та варіація розмірів
Пружна поведінка титану може призвести до пружності матеріалу після припинення сили різання. Тонкостінні компоненти та тонкі вали особливо чутливі до робочого тиску та сил різання.
Ретельна конструкція пристосувань, відповідна послідовність обробки та проміжні вимірювання можуть допомогти зменшити викривлення та покращити контроль розмірів.
Контроль стружки та дефекти поверхні
Неконтрольована стружка може заважати механічній обробці, пошкоджувати готові поверхні та порушувати автоматизоване виробництво. Неправильний стан інструменту також може спричинити розриви поверхні, накопичення матеріалу на ріжучій кромці або нерівномірну обробку.
Тому ефективне видалення стружки та перевірка критичних поверхонь є важливими частинами процесу.
Вищі виробничі витрати
Ціна матеріалу титану, час обробки, витрата інструментів і вимоги до перевірки можуть вплинути на вартість готового компонента. Жорсткі допуски, складні функції та вимоглива документація можуть ще більше збільшити вартість.
Покупці часто можуть підвищити ефективність витрат, спростивши нефункціональні функції, уникнувши надмірно жорстких допусків і вибравши відповідну кількість продукції.
6. Як можна вказати правильні допуски?
Допуски визначають, наскільки може змінюватися виготовлений розмір, залишаючись прийнятним. У титанових прецизійних точених деталях відповідний допуск залежить від характеристик, матеріалу, геометрії, методу виробництва, можливостей перевірки та функціональних вимог.
Не існує універсального допуску для кожного титанового компонента. Наступні приклади ілюструють, як покупці можуть організовувати свої вимоги, а не гарантувати певну виробничу потужність.
| Особливість | Що вказати | Чому це важливо |
|---|---|---|
| Зовнішній діаметр | Номінальний діаметр і допуск на розміри | Контролює підгонку, зазор і сумісність складання |
| Внутрішній отвір | Розмір отвору, допуск і відповідні геометричні вимоги | Впливає на сполучаються частини, проходження рідини та вирівнювання |
| Загальна довжина | Номінальна довжина та дозволена варіація | Визначає позиціонування та стек у зборі |
| Нитки | Стандарт різьби, розмір, крок і клас допуску | Підтримує надійне кріплення та взаємозамінність |
| Оздоблення поверхні | Необхідна шорсткість і умови вимірювання | Впливає на ущільнення, тертя та контактну поведінку |
| Геометричні особливості | Застосовні вимоги GD&T і посилання на дати | Контролює зв’язки між функціональними функціями |
Застосовуйте суворі допуски лише там, де це необхідно
Застосування дуже жорстких допусків до кожного розміру може збільшити час обробки, витрати на перевірку та ризик браку. Більш практичний підхід полягає у визначенні особливостей, які безпосередньо впливають на складання, ущільнення, обертання або передачу навантаження.
Наприклад, сидіння підшипника може вимагати більш жорсткого контролю розмірів, ніж нефункціональне зовнішнє плече. Остаточні вимоги повинні бути встановлені інженером-проектувальником і узгоджені з виробником перед затвердженням виробництва.
Перевірте методи перевірки перед замовленням
Запитайте, як будуть вимірюватися та записуватися критичні розміри. Залежно від деталі, відповідні методи можуть включати калібровані мікрометри, калібри для отворів, різьбоміри, інструменти шорсткості поверхні, оптичні вимірювальні системи або координатно-вимірювальні машини.
Постачальник повинен підтвердити, що запропонований метод перевірки підходить для вказаних допусків і геометрії.
7. У яких галузях промисловості використовуються точені з титану компоненти?
Титанові точені точені деталі використовуються в галузях промисловості, де якість матеріалу, стійкість до корозії, мала вага або спеціальні умови експлуатації виправдовують їх вартість.
Космонавтика та авіація
Вибрані аерокосмічні системи використовують титанові компоненти для чутливих до ваги конструкцій, кріпильних елементів, валів, фітингів та іншого високоточного обладнання. Ці програми можуть вимагати суворих специфікацій матеріалів, відстеження та задокументованих процедур перевірки.
Медичне обладнання
Титан використовується в певних медичних інструментах, компонентах обладнання та продуктах, пов’язаних з імплантатами. Застосування, пов’язані з контактом з пацієнтом або імплантацією, вимагають відповідних марок матеріалів, валідованих процесів і застосовного нормативного контролю. Сама по собі обробка титану загального призначення не підтверджує медичну придатність.
Морська та хімічна обробка
Стійкі до корозії титанові компоненти можуть бути корисними в окремих морських системах, обладнанні для обробки рідин і установках хімічної обробки. Вибір марки повинен враховувати фактичний хімічний склад рідини, температуру, тиск і робоче середовище.
Промислові машини та автоматизація
Спеціальні шпильки, втулки, з’єднувачі, вали та прецизійні фітинги можуть отримати переваги від механічних властивостей титану в спеціалізованих машинах, автоматизованому обладнанні та компактних механізмах.
Енергетичне та високоефективне обладнання
У деяких енергетичних системах і високопродуктивних продуктах використовуються титанові компоненти, де важлива вага, стійкість до корозії або механічні характеристики. Технічні характеристики конструкції та матеріалів повинні відображати фактичні навантаження та вплив навколишнього середовища.
У цих галузях найбільш підходящою конструкцією компонентів є така, яка врівноважує інженерні вимоги з технологічністю, потребами перевірки та загальною вартістю.
8. Як можна перевірити якість деталей?
Готовий компонент може виглядати правильно, але не відповідати вимогам щодо розмірів або матеріалів. Структурований процес якості допомагає покупцям переконатися, що поставлені титанові точені деталі відповідають затвердженим специфікаціям.
Перегляньте ідентифікацію та відстеження матеріалу
Підтвердьте клас, регулюючий стандарт матеріалу та необхідний стан матеріалу. За потреби вимагайте сертифікати випробування матеріалу та переконайтеся, що документація може бути пов’язана з поставленою виробничою партією.
Перевірте критичні розміри
Записи перевірки повинні ідентифікувати виміряні характеристики та демонструвати відповідність застосовним вимогам креслення. Для вимогливих проектів заздалегідь узгодьте формат звіту про перевірку, план вибірки та критерії приймання.
Оцініть якість поверхні та різьби
Огляньте функціональні поверхні на наявність відповідних дефектів і переконайтеся, що різьби відповідають зазначеному стандарту. Зняття задирок і очищення не повинні пошкоджувати ущільнювальні краї, сполучні поверхні або інші критичні елементи.
Підтвердити систему якості
Запитайте, чи підтримує виробник задокументовані процедури контролю виробництва, невідповідної продукції, калібрування обладнання та коригувальних дій. Сертифікати слід перевіряти на обсяг і дійсність, а не виходити з загальних маркетингових заяв постачальника.
- Затверджене креслення та ревізійний контроль.
- Ідентифікація матеріалу та необхідні сертифікати.
- Документально оформлений розмірний та візуальний огляд.
- Визначені критерії прийнятності та усунення невідповідностей.
- Відповідне пакування, маркування та ідентифікація партії.
Ці заходи допомагають зменшити суперечки щодо отримання, несподівані проблеми зі складанням і ризик непослідовних виробничих партій.
9. Як вибрати надійного постачальника?
Вибір постачальника деталей з точної обробки титану вимагає не тільки порівняння цін за одиницю. Покупці повинні оцінити, чи виробник розуміє застосування, чи може виготовити необхідну геометрію та має процес перевірки, який відповідає рівню ризику проекту.
Оцініть відповідний виробничий досвід
Запитайте, чи є у постачальника досвід із вказаною маркою титану, подібні розміри деталей, необхідні допуски та обсяги виробництва. Досвід роботи з іншим металом автоматично не демонструє еквівалентну здатність титану.
Огляд інженерних комунікацій
Надійний постачальник повинен мати можливість визначити нечіткі вимоги до креслень, обговорити виробничі ризики та пояснити компроміси між допустимими відхиленнями, методами виробництва та витратами.
Порівняйте повні цитати
Переконайтеся, що пропозиції охоплюють той самий сорт матеріалу, кількість, вимоги до перевірки, завершальні операції, пакування та умови доставки. Нижча початкова ціна може виключати важливі послуги або передбачати менш вимогливі характеристики.
Оцінка сталості виробництва
Для повторних замовлень обговоріть технологічну документацію, контроль змін, відстеження партії та те, як відстежується зміна розмірів. Узгодженість стає особливо важливою, коли компоненти використовуються в вузлах з обмеженим кліренсом або суворими вимогами до продуктивності.
Працюйте з чітко визначеним партнером-виробником
Оцінюючи Qingdao Tuoyuan Metal Products Co., Ltd. для проекту титанових компонентів, покупці повинні надати технічний малюнок, вимоги до матеріалів, цільову кількість та очікування перевірки, щоб можна було переглянути конкретні вимоги до виробництва перед розміщенням замовлення.
Як і під час будь-якої оцінки постачальника, підтвердьте відповідні можливості обробки, механізми постачання матеріалів, документацію щодо якості та зобов’язання щодо доставки для фактичного проекту, а не покладайтеся на загальні описи продукту.
10. Які фактори впливають на виробничі витрати?
Вартість точних точених деталей з титану залежить від повного процесу виробництва, а не лише від ваги сировини. Розуміння основних чинників витрат допомагає командам із закупівель готувати більш корисні запити пропозицій і уникати непотрібних витрат.
| Фактор витрат | Потенційний вплив на вартість | Практична оптимізація |
|---|---|---|
| Клас матеріалу | Різні сорти мають різні закупівельні ціни та наявність | Виберіть клас, який відповідає перевіреним інженерним вимогам |
| Геометрія деталей | Складні функції можуть збільшити час налаштування та обробки | Спростіть нефункціональні функції, де це можливо |
| Допуски | Жорсткі обмеження можуть вимагати додаткового контролю та перевірки процесу | Залиште жорсткі допуски для функціонально критичних розмірів |
| Кількість замовлення | Витрати на налаштування по-різному розподіляються між розмірами партій | Порівняйте ціни на прототип, дрібну партію та повторне виробництво |
| Оздоблення та тестування | Додаткові операції та документація збільшують час обробки | Вказуйте лише оздоблення та випробування, яких вимагає застосування |
| Час виконання | Доступність матеріалу та прискорене виготовлення можуть вплинути на ціну | Надайте прогнози та заздалегідь підтвердьте наявність запасів |
Підготуйте повний запит на пропозицію
Щоб отримати значущі та порівняльні пропозиції, додайте таку інформацію:
- 2D інженерне креслення та, якщо доступно, 3D модель.
- Точна марка титану та специфікація матеріалу.
- Необхідні допуски, обробка поверхні та деталі різьби.
- Кількість прототипу та очікуваний обсяг повторного замовлення.
- Звіти про перевірки, сертифікати та вимоги щодо відстеження.
- Необхідна обробка, упаковка, місце доставки та кінцева дата.
Повна інформація дозволяє постачальникам оцінити здійсненність і визначити причини витрат до початку виробництва. Це також зменшує ймовірність непорозумінь щодо заміни матеріалів, обсягу перевірки та очікувань доставки.
11. Часті запитання
1. Для чого зазвичай використовуються точені титанові деталі?
Вони використовуються для валів, штифтів, втулок, гільз, фітингів, з’єднувачів та інших компонентів, які вимагають контрольованих розмірів і властивостей матеріалів, що залежать від застосування. Загальні сектори включають аерокосмічне обладнання, медичне обладнання, морські системи, хімічну обробку та спеціалізоване промислове обладнання.
2. Який сорт титану найкращий для точного точіння?
Немає універсальної найкращої оцінки. Ступінь 2 часто розглядається для корозійностійких застосувань, які не вимагають вищої міцності певних титанових сплавів. Клас 5 часто вибирається для компонентів з більшою міцністю. Остаточний вибір залежить від необхідних властивостей, специфікації матеріалу, робочого середовища та можливостей виробництва.
3. Чи деталі з точної обробки титану дорожчі за деталі з нержавіючої сталі?
Вони часто дорожчі, тому що титанова сировина та механічна обробка можуть передбачати вищі витрати, більші вимоги до інструментів і довший час обробки. Фактична ціна залежить від класу, геометрії, допусків, кількості, вимог до перевірки та фінішних операцій.
4. Чи може токарна обробка з ЧПУ виготовляти складні титанові компоненти?
так Токарна обробка з ЧПК може виробляти багато циліндричних деталей, канавок, різьб і отворів. Деталі з додатковими функціями, що не обертаються, можуть потребувати живого інструменту, фрезерування з ЧПУ, свердління або інших другорядних операцій. Здійсненність залежить від геометрії та наявного обладнання.
5. Яка інформація потрібна для запиту пропозиції?
Надайте технічний креслення, точну марку матеріалу, допуски, вимоги до поверхні, кількість, очікувані перевірки та цільову дату доставки. 3D-модель може допомогти уточнити складні геометрії та підтримати перевірку виробництва.
6. Як покупці можуть забезпечити постійну якість між партіями?
Погодьте затверджену редакцію креслення, специфікацію матеріалу, план перевірки, критерії приймання та вимоги до документації. Для повторного виробництва обговоріть можливість відстеження партії, контроль процесу та способи поводження з невідповідними частинами.
7. Чи можна налаштувати титанові точені деталі?
Нестандартні компоненти можна виготовити за кресленнями конкретного проекту, якщо геометрія, матеріал, допуски та обсяг виробництва сумісні з можливостями постачальника. Покупці повинні підтвердити доцільність виробництва та будь-які спеціальні вимоги до перевірки чи обробки перед затвердженням замовлення.
8. Що повинні перевірити покупці перед затвердженням виробничого замовлення?
Підтвердьте клас матеріалу, версію креслення, критичні розміри, вимоги до перевірки, обсяг пропозиції, графік доставки та інструкції з пакування. Для вимогливих додатків затвердіть першу статтю або зразок, якщо це необхідно, перш ніж дозволити повне виробництво.
Висновок
Точні точені деталі з титану пропонують цінні переваги, коли продуктивність компонентів залежить від співвідношення міцності та ваги, стійкості до корозії, точності розмірів і надійності в конкретному застосуванні. Для досягнення цих переваг потрібен відповідний вибір матеріалу, контрольована обробка з ЧПК, реалістичні допуски та якісний процес, який відповідає призначенню компонента.
Для команд інженерів і спеціалістів із закупівель найефективніша стратегія пошуку починається з чіткої технічної специфікації та інформованого порівняння виробничих можливостей, вимог до перевірки, вартості та зобов’язань щодо доставки. Рання усунення цих факторів може зменшити витрати, яких можна уникнути, і покращити консистенцію готових компонентів.
