Що означає повний виробничий процес з ЧПК?

Від початкового дизайну продукту та моделювання CAD, через програмування CAM, налаштування машини та фактичну обробку до кінцевої перевірки якості та подальшої обробки, він досліджує, як цифрова точність і механічна ефективність об’єднуються для створення складних металевих деталей.

Крок 1: Дизайн продукту та створення креслення САПР

всіВиробництво ЧПУпочинається з вимог клієнта до продукції. Наша команда дизайнерів використовує програмне забезпечення CAD для малювання точних 2D-технічних креслень і створення повних 3D-моделей продукту, які закладають основу для остаточної форми готової частини.

Дизайн для перевірки

Ми оцінюємо продуктивність сировини, простір для доступу до інструментів, складність обробки та вартість виробництва на етапі проектування, щоб уникнути проблем з виробництвом у майбутньому.

Повні типові стандарти

3D-моделі повинні повністю відображати всі конструктивні особливості деталі.

Чіткі технічні позначки

На всіх кресленнях необхідно вказати допуски на розміри, геометричні допуски та вимоги до шорсткості поверхні для довідки під час виробництва.

Крок 2: Програмування CAM і планування процесу обробки

Програмне забезпечення CAM діє як сполучна ланка між файлами дизайну та верстатами з ЧПК. Наші технічні програмісти перетворюють CAD-моделі в G-код і M-код, читабельну мову команд для обладнання з ЧПК.

Відділ етапу обробки

Ми розділяємо чорнове та чистове різання для всіх деталей: груба обробка швидко видаляє надлишки матеріалу, тоді як чистова обробка фіксує точність і якість поверхні.

Ріжучий інструмент і оптимізація шляху

Ми вибираємо відповідні ріжучі інструменти та проектуємо найкоротші шляхи різання, щоб скоротити час простою та підвищити загальну ефективність виробництва.

Спеціальні параметри різання

Техніки встановлюють швидкість шпинделя, швидкість подачі, глибину різання та крок різання суворо залежно від матеріалу та структури деталі.

Тест моделювання перед виробництвом

Ми запускаємо повну 3D-симуляцію різання в програмному забезпеченні, щоб перевірити ризики зіткнення інструментів, надмірного різання та поломки інструменту перед відправкою програм у майстерню.

Крок 3: Налаштування машини та підготовка на місці

Перед офіційним різанням оператори майстерні завершують усі фізичні налаштування, щоб вони відповідали цифровій програмі.

Підготовка інструменту

Оператори готують усі необхідні різальні інструменти, як зазначено в технологічному аркуші, вимірюють довжину та діаметр кожного інструменту, а потім належним чином монтують їх у верстатний магазин.

Затискання сировини

Лещата, притискні пластини або спеціальні пристосування використовуються для щільного фіксування заготовок сировини на робочому столі, запобігаючи зсуву під час високошвидкісного різання.

Налаштування інструменту та калібрування джерела

Робочі системи координат (такі як G54) налаштовані на підтвердження нульової точки заготовки, щоб машина могла точно визначити місцезнаходження сировини.

Завантаження програми

Повністю перевірені безпомилкові файли G-коду завантажуються в систему керування верстатом з ЧПК.

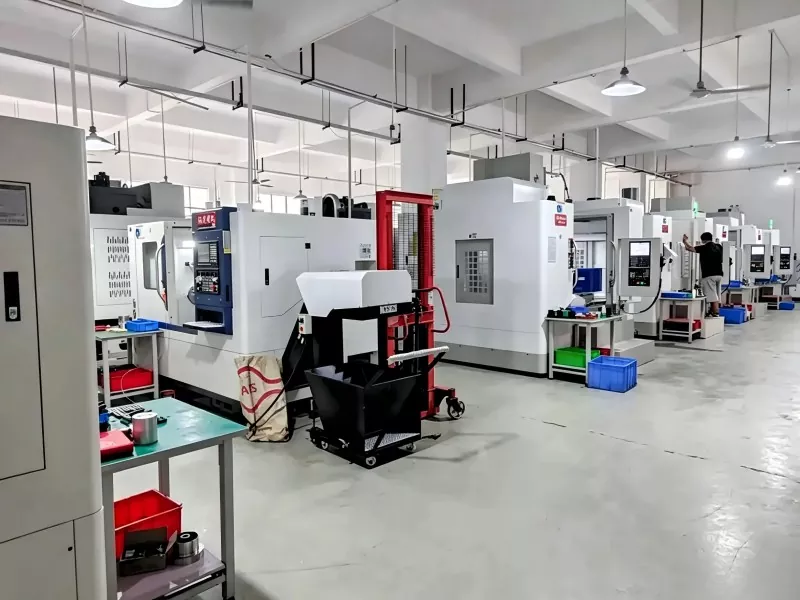

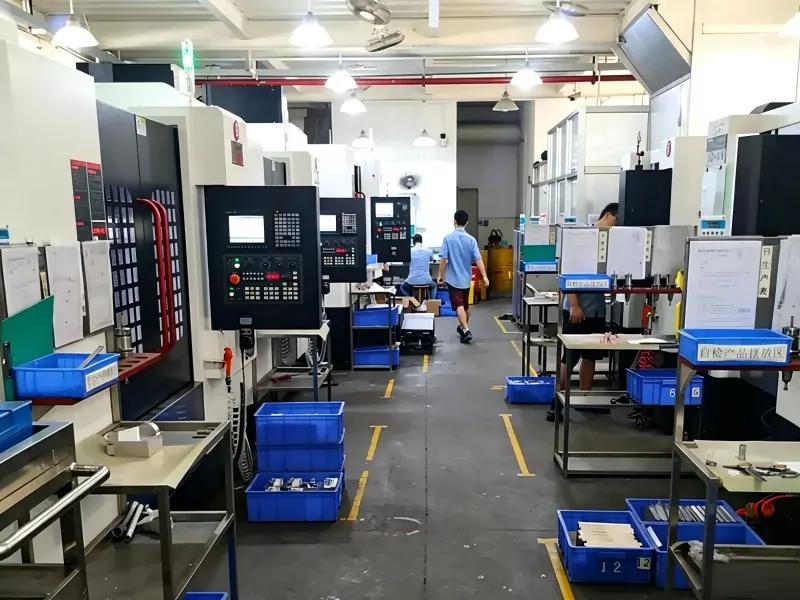

Крок 4: Автоматична обробка та моніторинг у реальному часі

Машина з ЧПК запускається автоматично після завантаженого коду, а багатоосьове з’єднання завершує різання матеріалу. Оператори тримають постійне спостереження за всім робочим процесом.

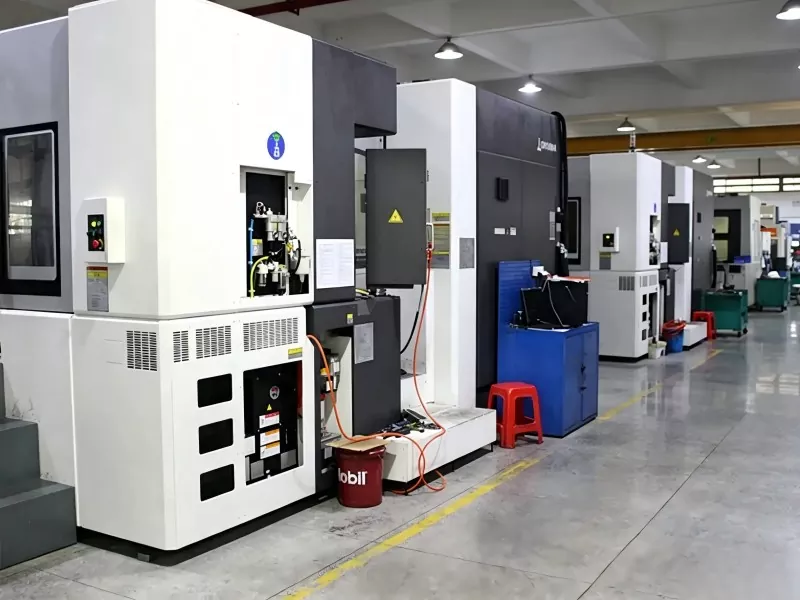

Поширені типи обробки з ЧПУ

Фрезерування: обертові ріжучі інструменти рухаються проти нерухомих заготовок, що ідеально підходить для складних плоских поверхонь, порожнин і вигнутих 3D-профілів.

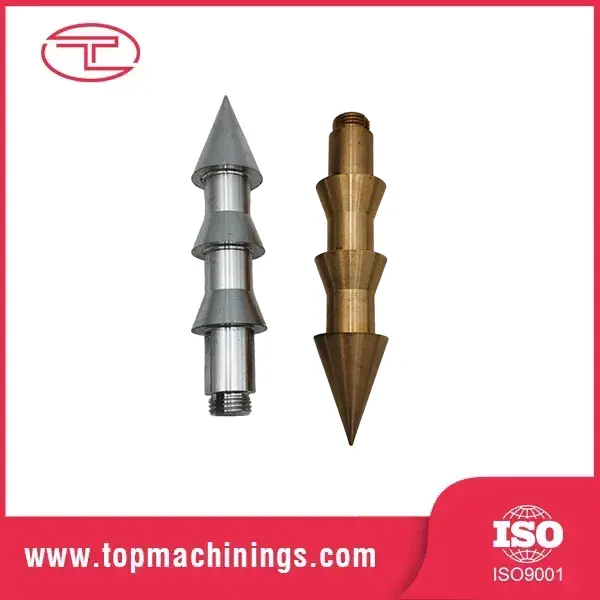

Токарна обробка: заготовки із сировини обертаються під час руху ріжучих інструментів, які використовуються для деталей, що обертаються, таких як вали, диски та втулки (наприклад, наші латунні вставки для формування).

Свердління та нарізання різьби: точне свердління отворів і обробка внутрішньої різьби для складання кріплення.

Ключові точки моніторингу на місці

Під час виробництва оператори повинні уважно стежити за такими деталями:

Достатня кількість охолоджуючої рідини, що повністю покриває зони різання

Ознаки зносу інструменту або відколи ріжучих кромок

Незвичайна вібрація або різкий ненормальний шум від машини

Крок 5: Точна перевірка та контроль якості

Після завершення обробки всі деталі проходять сувору перевірку якості, щоб підтвердити їх відповідність усім специфікаціям креслень.

Перевірка основних розмірів

Працівники використовують цифрові штангенциркулі, мікрометри та вимірювальні прилади для швидкої перевірки розміру.

Високоточне вимірювання розмірів

Для деталей із наддопуском або складних криволінійних деталей координатно-вимірювальні машини (CMM) і детектори оптичних зображень точно перевіряють геометричні допуски.

Тест на обробку поверхні

Тестери шорсткості поверхні перевіряють гладкість поверхні, щоб усунути явні сліди інструменту та дефекти поверхні.

Крок 6: Постобробка та обробка поверхні

Деталі, які пройшли перевірку якості, проходять вторинну обробку для відповідності стандартам складання та зовнішнього вигляду.

Зняття задирок

Ручні інструменти, полірувальні машини або ультразвукове обладнання видаляють гострі задирки та краї, щоб уникнути подряпин і забезпечити плавне складання.

Очищення деталей

Усе різальне масло, металева стружка та поверхневий бруд повністю змиваються з кожної заготовки.

Індивідуальна обробка поверхні

Ми пропонуємо кілька варіантів обробки поверхні відповідно до сценаріїв використання: піскоструминна обробка, гальванічне покриття, анодування, покриття чорним оксидом, порошкове напилення тощо для захисту від іржі та декоративних ефектів.

Остаточна перевірка та упаковка

Остаточна повна перевірка готової продукції, обробка від іржі, збірка компонентів і ударостійка упаковка для відправлення.
