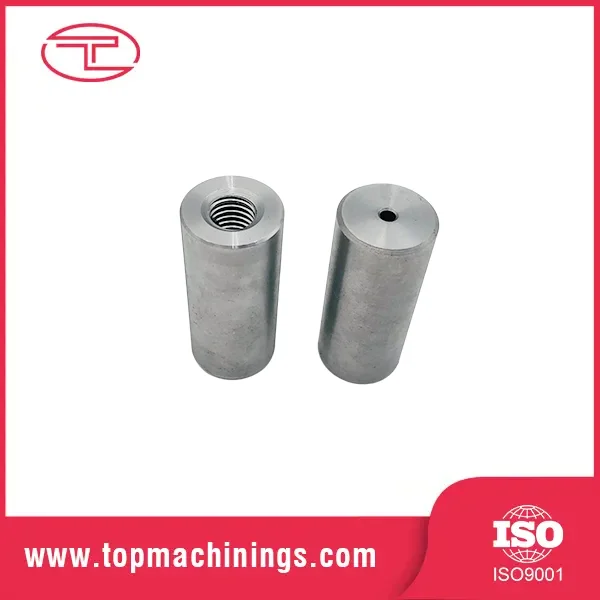

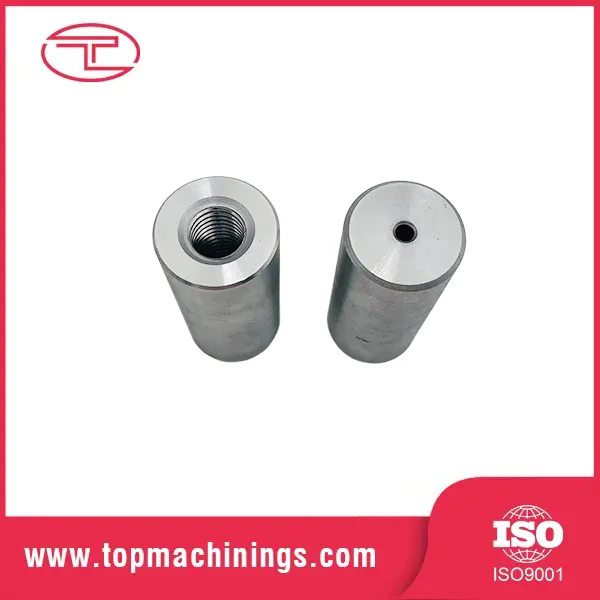

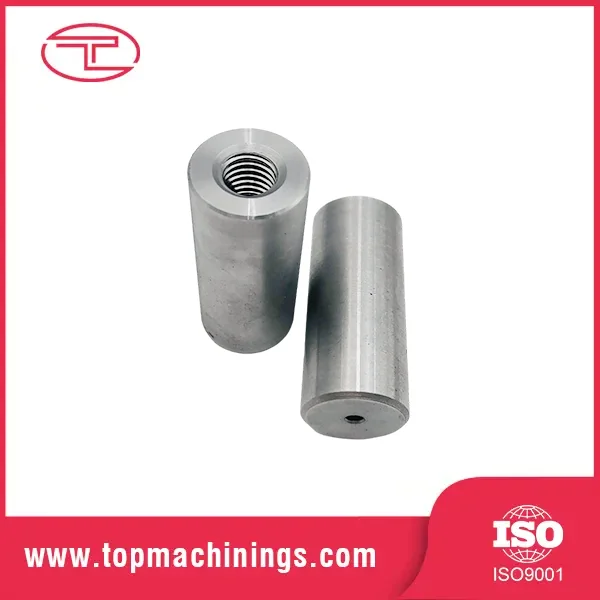

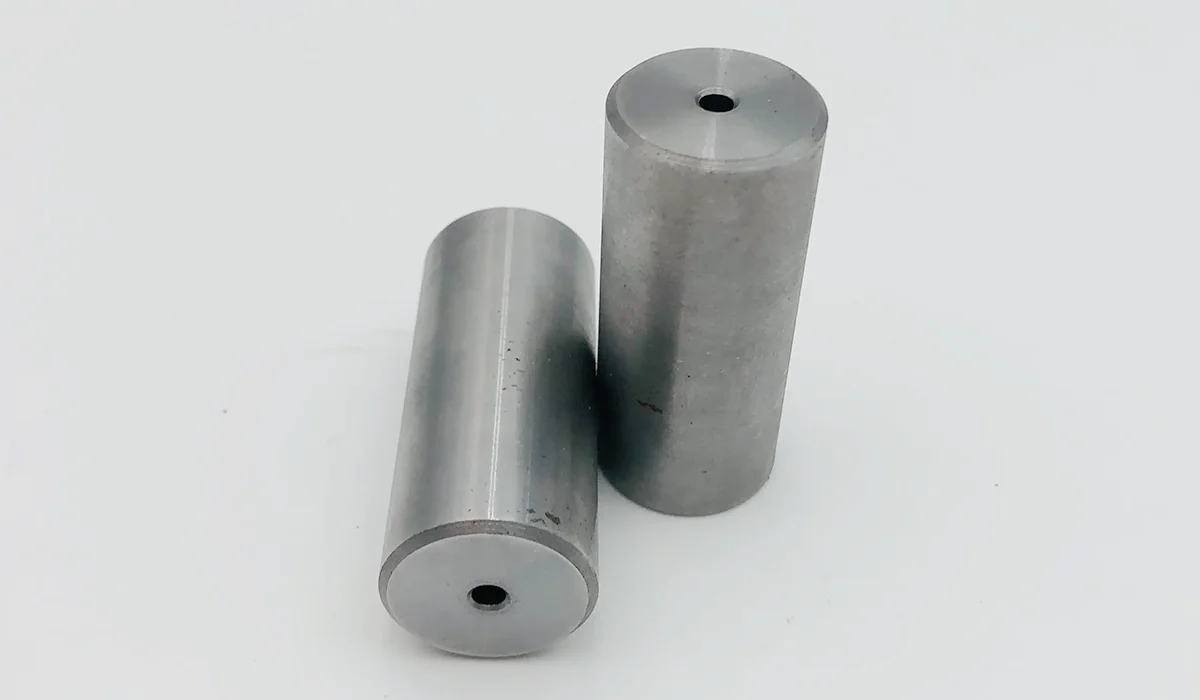

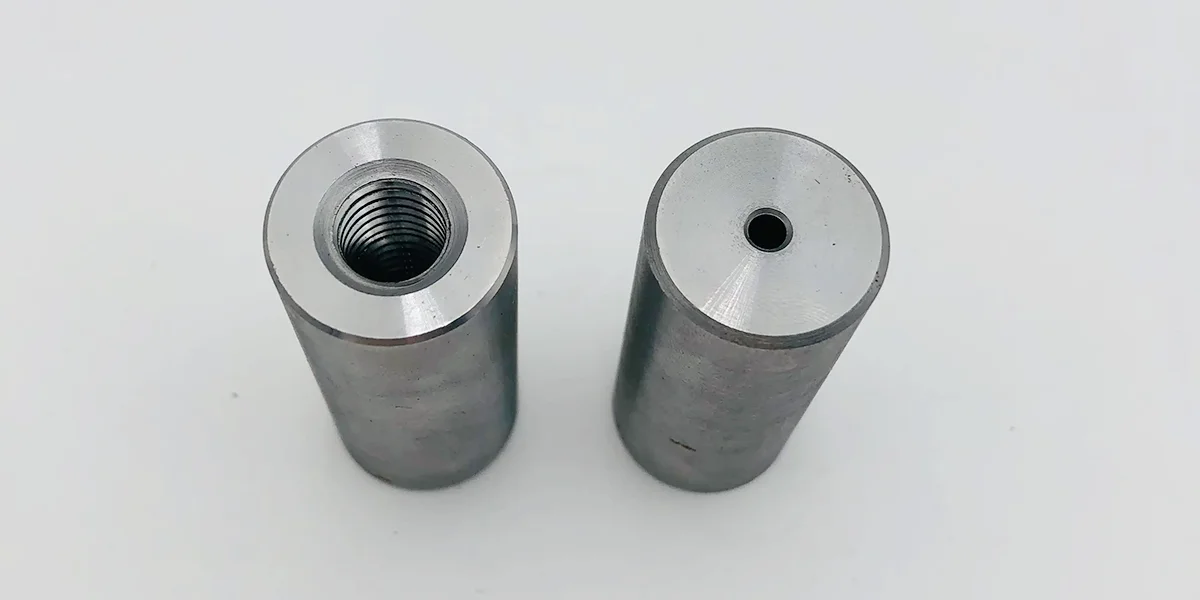

Прецизійна різьбова втулка з ЧПУ

Прецизійна різьбова втулка з ЧПУ — це циліндрична втулка з прецизійною різьбою на внутрішній або зовнішній поверхні. Думайте про це як про «різьбову вставку», яка надає компоненту міцний, змінний інтерфейс різьблення без обробки різьби безпосередньо в батьківській частині. Коли різьбовий отвір розривається в корпусі з м’якого алюмінію — класичний варіант несправності — втулка є тією частиною, яка рятує ситуацію.

Існує два основних сімейства: різьбові вставки та втулки. Обидва вимагають від машинного цеху те саме: круглість, концентричність і точність різьби, виміряну в мікронах.

Конфігурації матеріалів і ниток

Нержавіюча сталь (SUS303/304/316): стійкість до корозії для харчового, морського та медичного використання.

Легована сталь (4140/1045): висока міцність із термічною обробкою для важких навантажень.

Латунь (C3604/HPb59-1): відмінна оброблюваність і природна змащувальна здатність для підшипників з точними різьбовими втулками з ЧПУ.

Алюміній (6061-T6/7075): легкий для аерокосмічної та автомобільної промисловості.

Форми різьблення: метричні (M3–M64), трубні різьби UNC/UNF, NPT та спеціальні форми на креслення.

Класи: стандарт 6H/6g, класи точності 5H/4h для застосувань із завадами.

Різьба нарізається за допомогою одноточкового нарізування або фрезерування різьби на токарних верстатах з ЧПУ з подальшим вимірюванням кроку діаметра. Для вставок з пресовою посадкою ми підтримуємо зовнішній діаметр ±0,005 мм, щоб гнізда втулки були належним чином зачеплені — досить вільні для встановлення, достатньо щільні, щоб ніколи не обертатися.

Технічні характеристики продукту

Типове застосування прецизійної різьбової втулки з ЧПУ

Як виробник і постачальник прецизійних різьбових втулок з ЧПК, Tuoyuan Metal постачає втулки оптом за заводськими цінами для:

Різьбові вставки для алюмінієвих і пластикових корпусів в автомобілях і електроніці.

Втулки підшипників і зношувальні втулки в насосах, редукторах і конвеєрах.

Розташування втулок для зажимних пристосувань, кріплень і інструментальних пластин.

Компоненти гідравлічного та пневматичного циліндрів.

Опорні вузли меблів, техніки та обладнання.

Аерокосмічні та оборонні легкі збірки.

Реальний випадок

Практичний приклад: різьбові латунні втулки з ЧПУ спеціальної точності

Галузь: електроніка та електрообладнання

Матеріал: латунь C36000

Процес: швейцарське токарне та нарізне фрезерування з ЧПК

Американському виробнику електронних компонентів знадобилися спеціальні прецизійні різьбові втулки з ЧПК, які б слугували вставками проти обертання в пластикових корпусах. Деталі вимагали обробки без задирок, щоб забезпечити легке загвинчування без пошкодження пластикового корпусу. Використовуючи багатоосьові швейцарські токарні верстати з ЧПК, ми обробили латунні втулки з чистою різьбою та точними шестигранними головками за одну установку. Було реалізовано ретельний ультразвуковий процес очищення для видалення всієї металевої стружки з подальшим 100% оптичним оглядом різьби.

Виробничий процес

Кожна втулка починається з інженерної перевірки: наша команда аналізує ваш 2D/3D креслення або зразок, вибирає марку матеріалу та програмує оптимальні траєкторії. Для різьбових вставок критичним параметром є посадка з натягом — ми розраховуємо точний зовнішній діаметр, щоб гарантувати утримання без надмірного навантаження на головну частину.

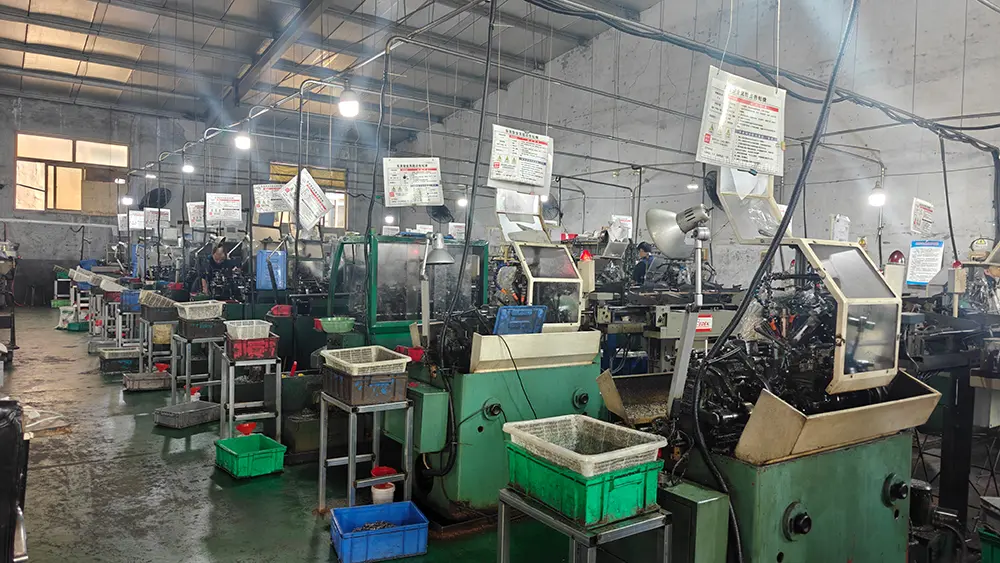

Обробка виконується на високошвидкісних автоматичних токарних верстатах з ЧПУ з подавачами прутків. Точіння, облицювання, нарізка канавок, розточування та нарізка різьблення виконуються в одному циклі затискання, де це можливо — цей підхід до єдиного налаштування забезпечує концентричність у мікронному діапазоні.

Нарізання різьби супроводжується 100% перевіркою: вимірювання пробки/кільця різьби, оптичне сортування та перевірка ШМ на зразках деталей. Обробка поверхні (цинк, чорний оксид, нікель) застосовується на наших власних лініях перед остаточним пакуванням.

Чому варто вибрати метал Tuoyuan

Десятиліття точної обробки Компанія Tuoyuan Metal має більш ніж 10-річний досвід у виробництві деталей з точної токарної обробки та компонентів, оброблених з ЧПК, обслуговуючи клієнтів у понад 20 країнах із частотою повторних покупок у 95%. Коли ви замовляєте у нас втулки, ви працюєте з магазином, який вже багато разів вирішував вашу проблему.

Втулки упаковуються в антикорозійний папір, поліетиленові мішки та експортні коробки або дерев’яні коробки відповідно до розміру замовлення. Невеликі партії відправляються експресом (DHL/FedEx/UPS); оптові замовлення відправляються морем із порту Циндао (FCL/LCL) або авіаперевезенням. Документація: комерційний рахунок-фактура, пакувальний лист, коносамент, сертифікат походження, сертифікат перевірки матеріалу. Щоб дізнатися ціни на прецизійні різьбові втулки з ЧПК, оптові замовлення або пропозицію, зв’яжіться з нашою командою експорту.

FAQ

Q1: Чи можете ви обробити втулки за моїм кресленням або зразком?

A1: Так. Надішліть нам 2D/3D малюнок (PDF, AI) або фізичний зразок. Ми перевіряємо конструкцію, підтверджуємо матеріал і допуски, а також робимо передсерійні зразки для вашого затвердження перед масовим виробництвом.

Q2: Який допуск ви можете мати на нитки?

A2: Стандартний клас різьблення 6H/6g згідно з ISO 965. Для точних застосувань ми можемо підтримувати 5H/4h з діаметром кроку, перевіреним каліброваними датчиками. Розкажіть нам про свої вимоги до класу.

Q3: Як ви гарантуєте якість великих замовлень?

A3: спочатку перевірка товару з повним звітом, потім вимірювання в процесі та 100% оптичне сортування за остаточними розмірами. Ми також підтримуємо перевірку третьою стороною перед відправленням.

Q4: Чи можете ви виготовити ці прецизійні різьбові втулки з ЧПУ за нестандартними розмірами та нестандартним кроком різьби?

A4: Так, ми повністю налаштовуємо зовнішній діаметр, довжину, товщину стінки та параметри різьби відповідно до ваших інженерних креслень або зразків деталей.

Q5: Чи можу я запросити зразки перед розміщенням замовлення на масове виробництво?

A5: Абсолютно. Ми можемо надати зразки прототипу/попереднього виробництва для функціонального тестування та перевірки складання перед тим, як приступити до повномасштабного виробництва.
