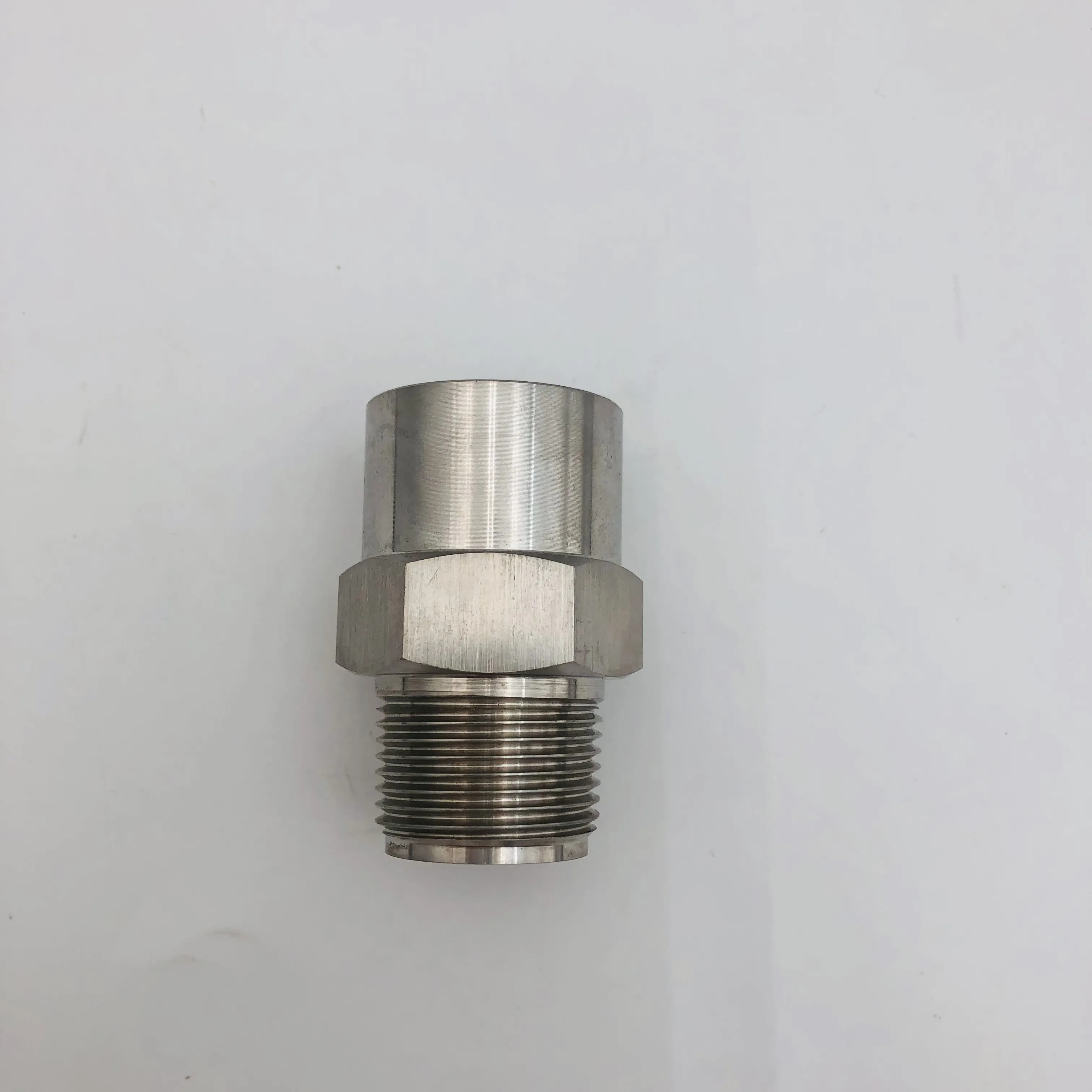

Повноконусні розпилювальні форсунки з нержавіючої сталі

Виготовлені компанією Tuoyuan повноконусні розпилювальні форсунки з нержавіючої сталі, створені за індивідуальним замовленням, утворюють повний круговий малюнок розпилення. Унікальна внутрішня структура лопаток і великі гладкі внутрішні проходи забезпечують рівномірний розподіл середніх і великих крапель води за різних витрат і робочого тиску.

Надіслати запит

Опис продукту

Повноконусні розпилювальні форсунки Tuoyuan з нержавіючої сталі створюють суцільні круглі конусні розпилювачі з кутами від 45° до 108°, доставляючи стабільні середні та великі краплі в широкому діапазоні потоку та тиску завдяки оптимізованим внутрішнім лопаткам і безперешкодним потокам.

Стандартні оброблені з нержавіючої сталі повноконусні розпилювальні форсунки мають точні розміри для роботи по всій площі.

Технічний паспорт

Розмір різьби	Код потоку	Діаметр отвору (мм)	Максимальний діаметр вільного проходу (мм)	0,5 бар	0,7 бар	1,5 бар	2 бар	3 бар	4 бар	5 бар	6 бар	7 бар	10 бар	1,5 бар Кут (°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Принцип роботи та структура

Форсунки з повним конусом із нержавіючої сталі забезпечують рівномірний малюнок розпилення по повному колу завдяки унікальній конструкції внутрішніх лопаток або вихрової камери.

Завихрення рідини: після того, як рідина надходить у сопло, внутрішні лопатки або компоненти завихрення змушують рідину обертатися з високою швидкістю.

Змішування та розпилення: закручена рідина змішується всередині камери сопла. Під час виходу з отвору різка сила зсуву та раптовий перепад тиску миттєво розбивають рідину на дрібні дрібні краплі.

Рівномірний розподіл: лопатки точної форми гарантують рівномірне покриття потоку по всьому конусу розпилення, від зовнішнього краю аж до центру.

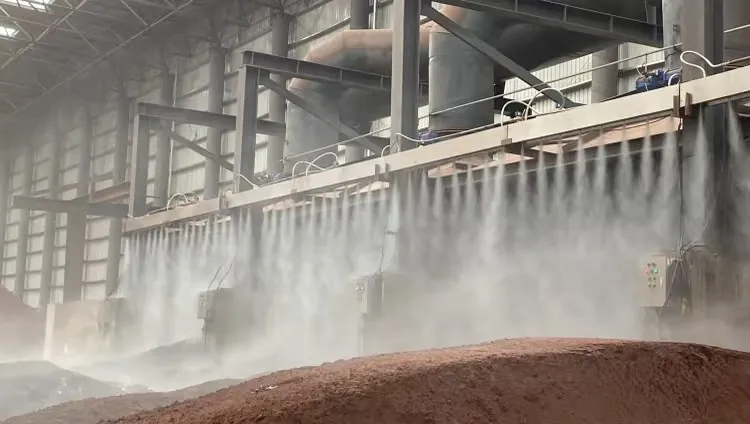

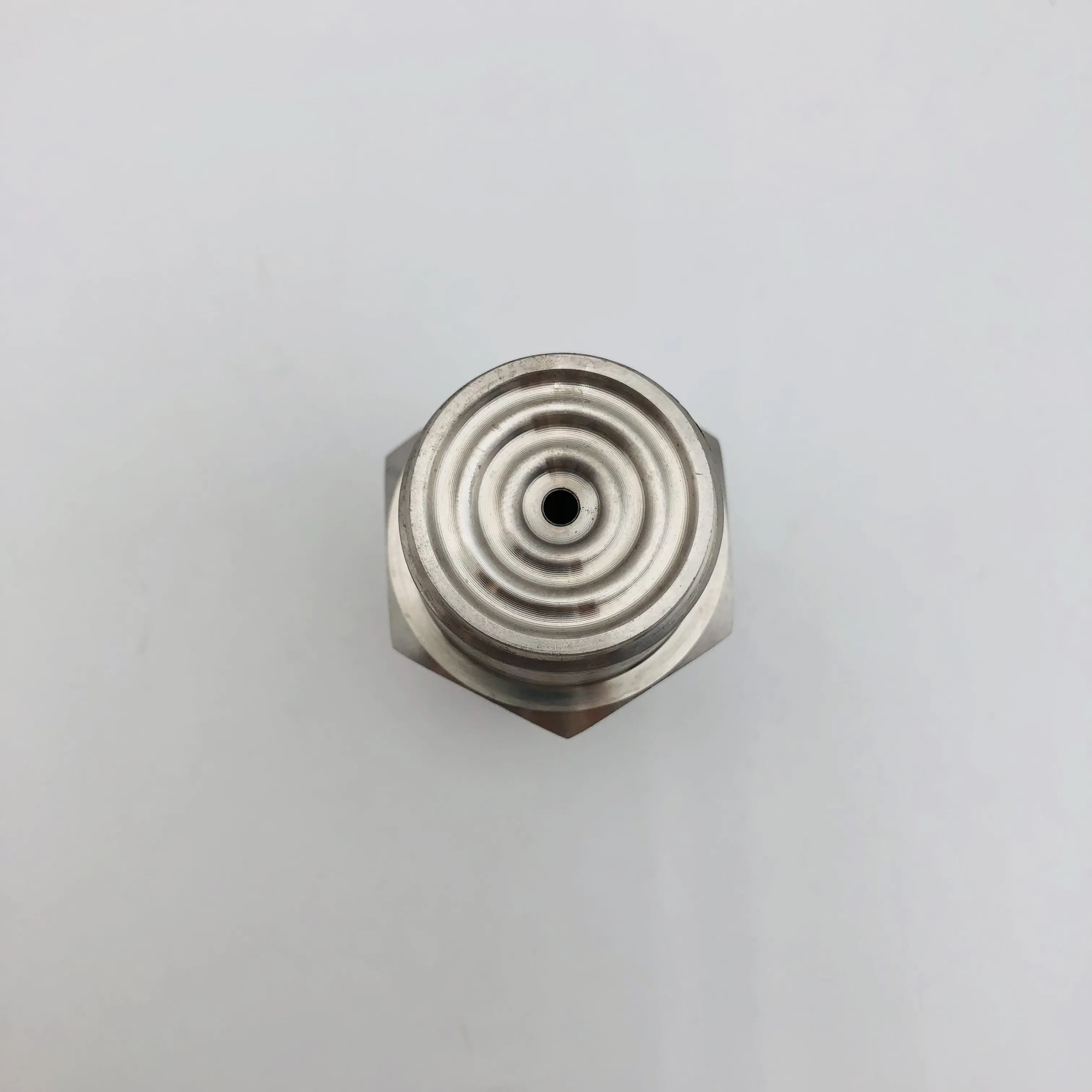

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Приклади клієнтів і відгуки реальних покупців

Передумови проекту

Великий місцевий кар’єр щебнів у Південно-Східній Азії зіткнувся із сильним пиловим забрудненням зони дроблення, конвеєрних пунктів передачі, складських майданчиків і завантажувальних проходів. Колись завод використовував звичайні чавунні та пластикові розпилювачі для придушення туману. Ці старі форсунки мали очевидні недоліки: легке стирання змішаною опадовою водою, часте внутрішнє засмічення піщаним порошком, нерівномірне розпилення, короткий термін служби та часті відключення на заміну. Крім того, надмірна кількість пилу не відповідає місцевим стандартам екологічної інспекції, що призвело до щоденних обмежень на виробництво.

Спеціальне рішення, яке ми надали

На заводі були використані наші повноконусні розпилювальні форсунки з нержавіючої сталі SUS304 і SUS316 для повної реконструкції підприємства. Ми підібрали повноконусні ширококутні моделі середнього тиску для фіксованих протитуманних стовпів, розпилення зверху майстерні та закритих конвеєрних стрічкових трубопроводів пилопоглинання.

Огляд клієнта

"Раніше ми перевіряли багато дешевих розпилювальних форсунок, більшість з них забиваються піщаним брудом протягом одного тижня. Ця повноконусна форсунка з нержавіючої сталі ідеально працює з нашою системою розпилення на виході з дробарки. Конусне розпилення повністю покриває, туман рівномірний, майже не засмічується навіть за допомогою заводської циркуляції води. Менше робіт з технічного обслуговування, стабільна робота протягом усього дня. Гідна оптова покупка для придушення кар’єрного пилу."

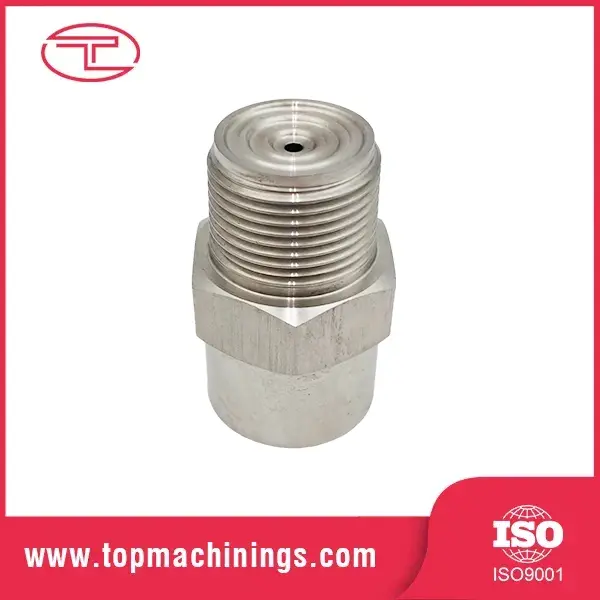

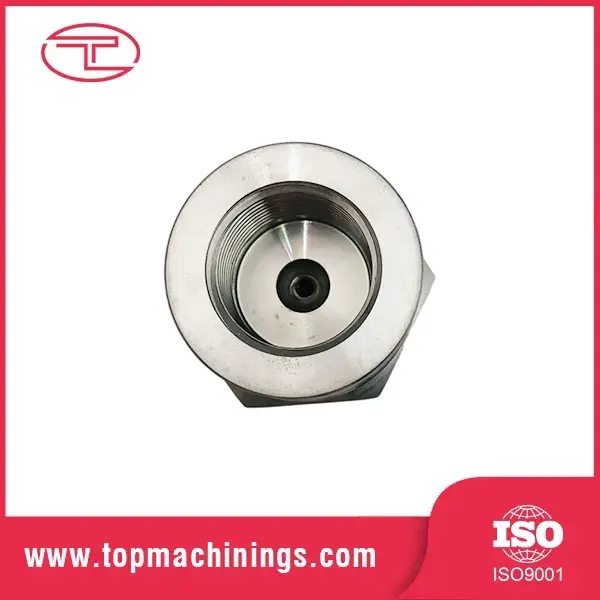

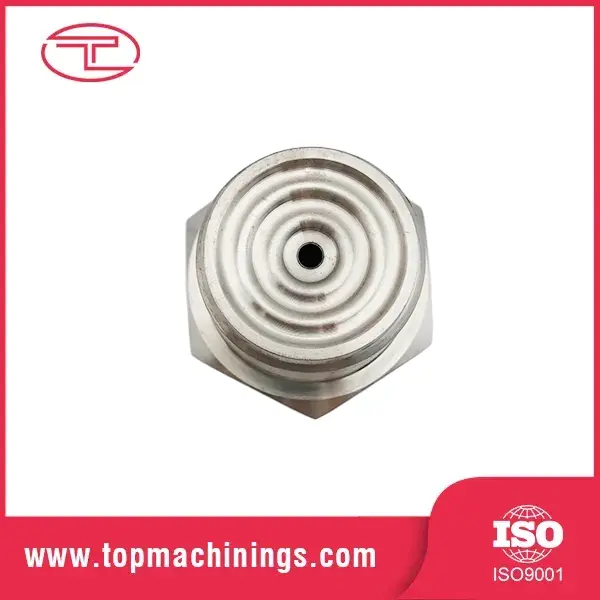

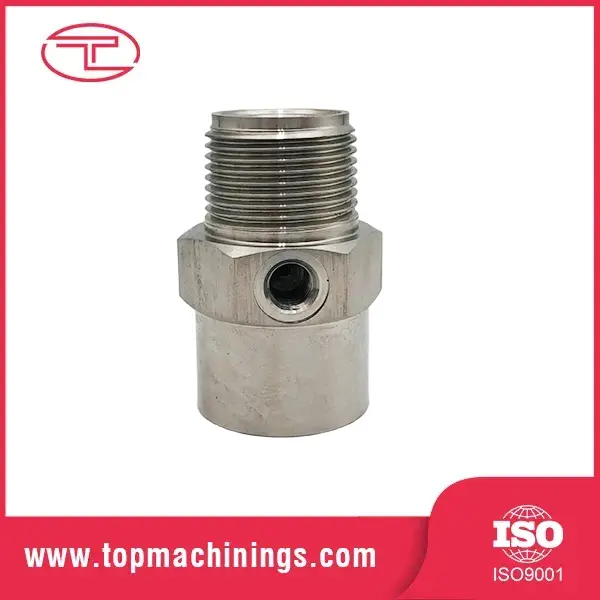

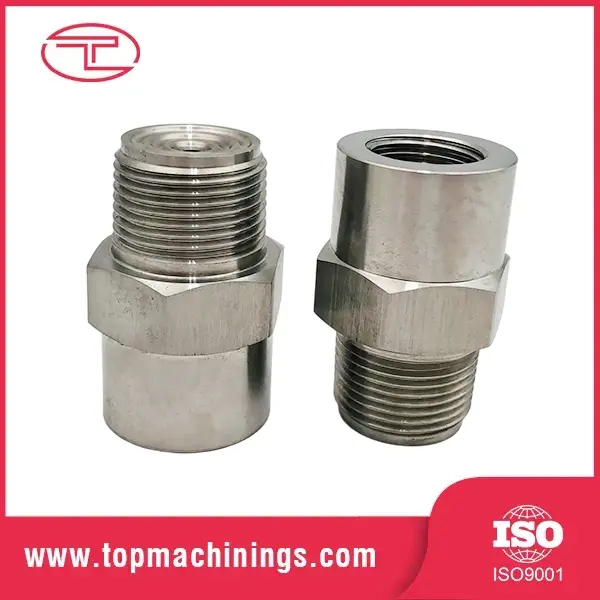

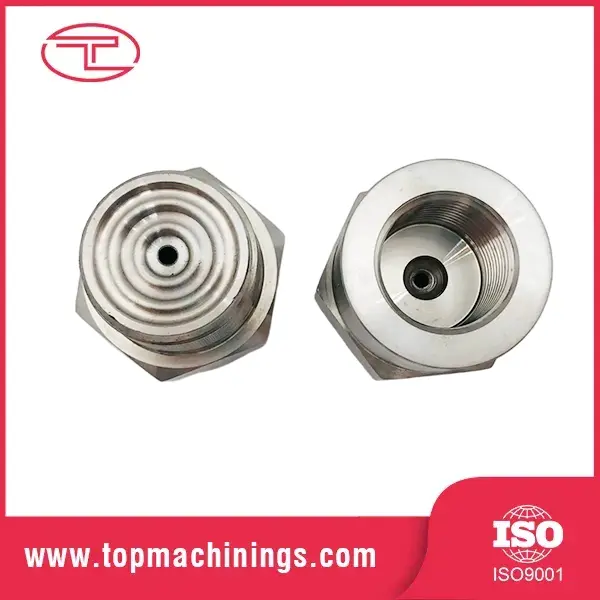

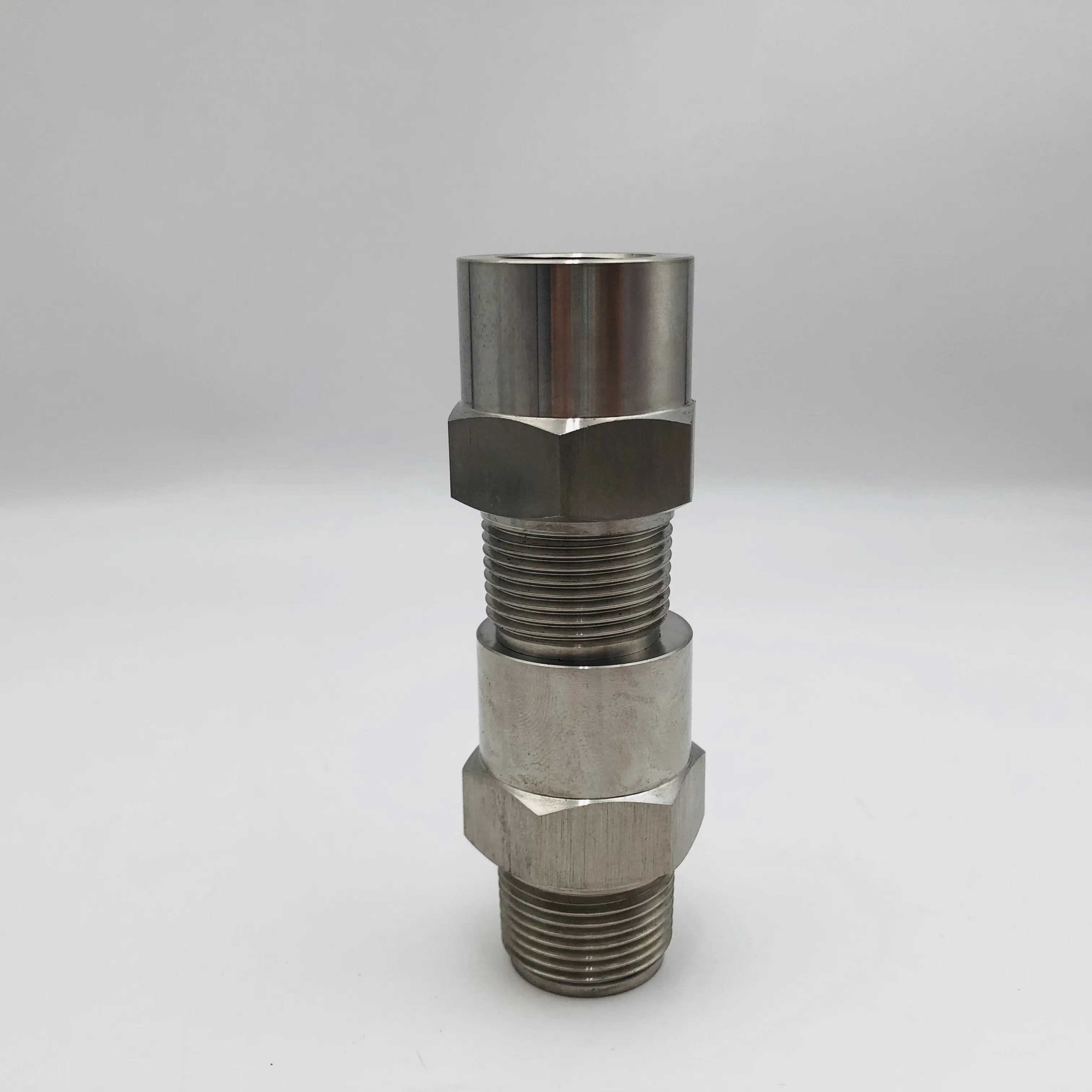

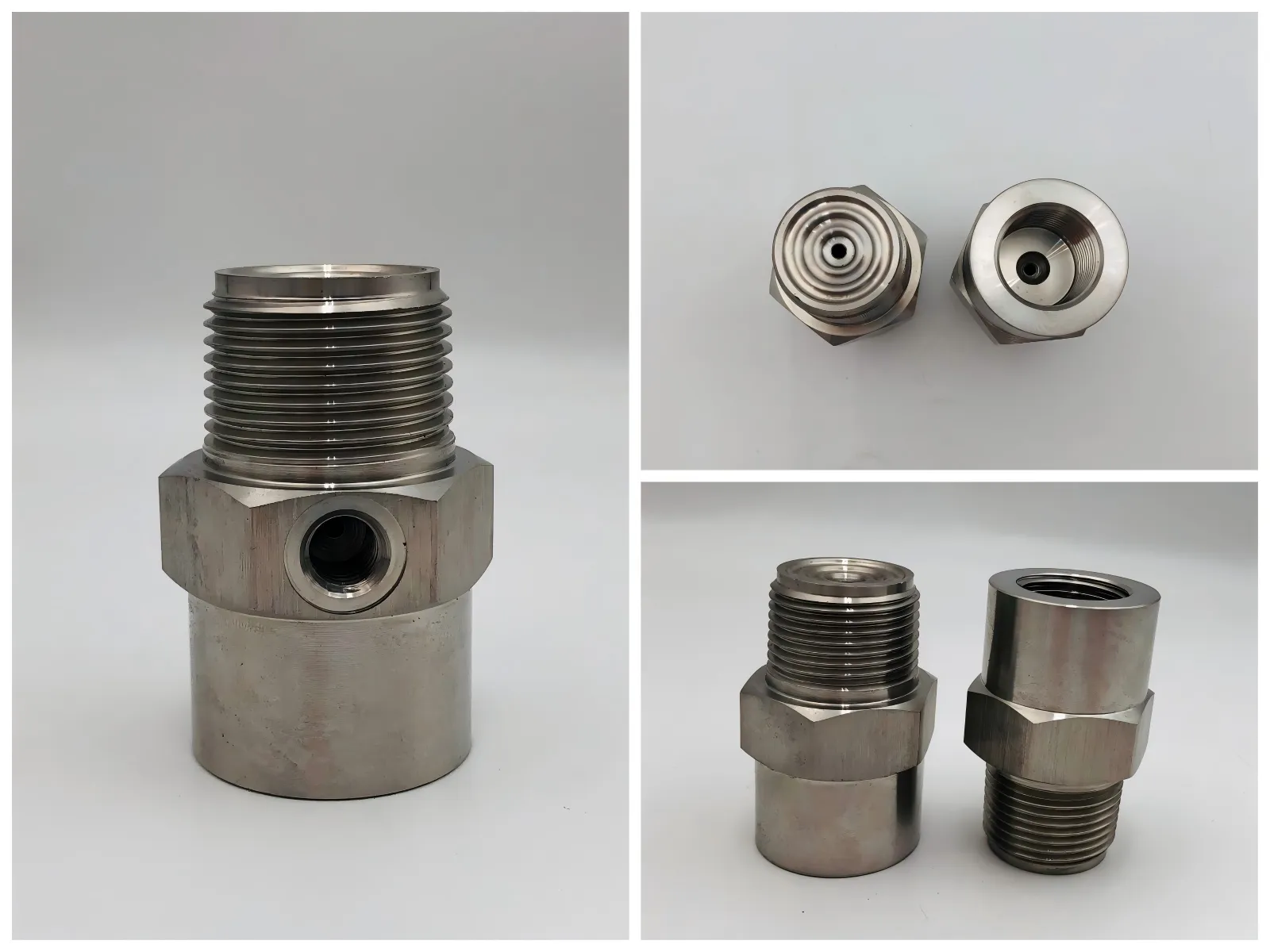

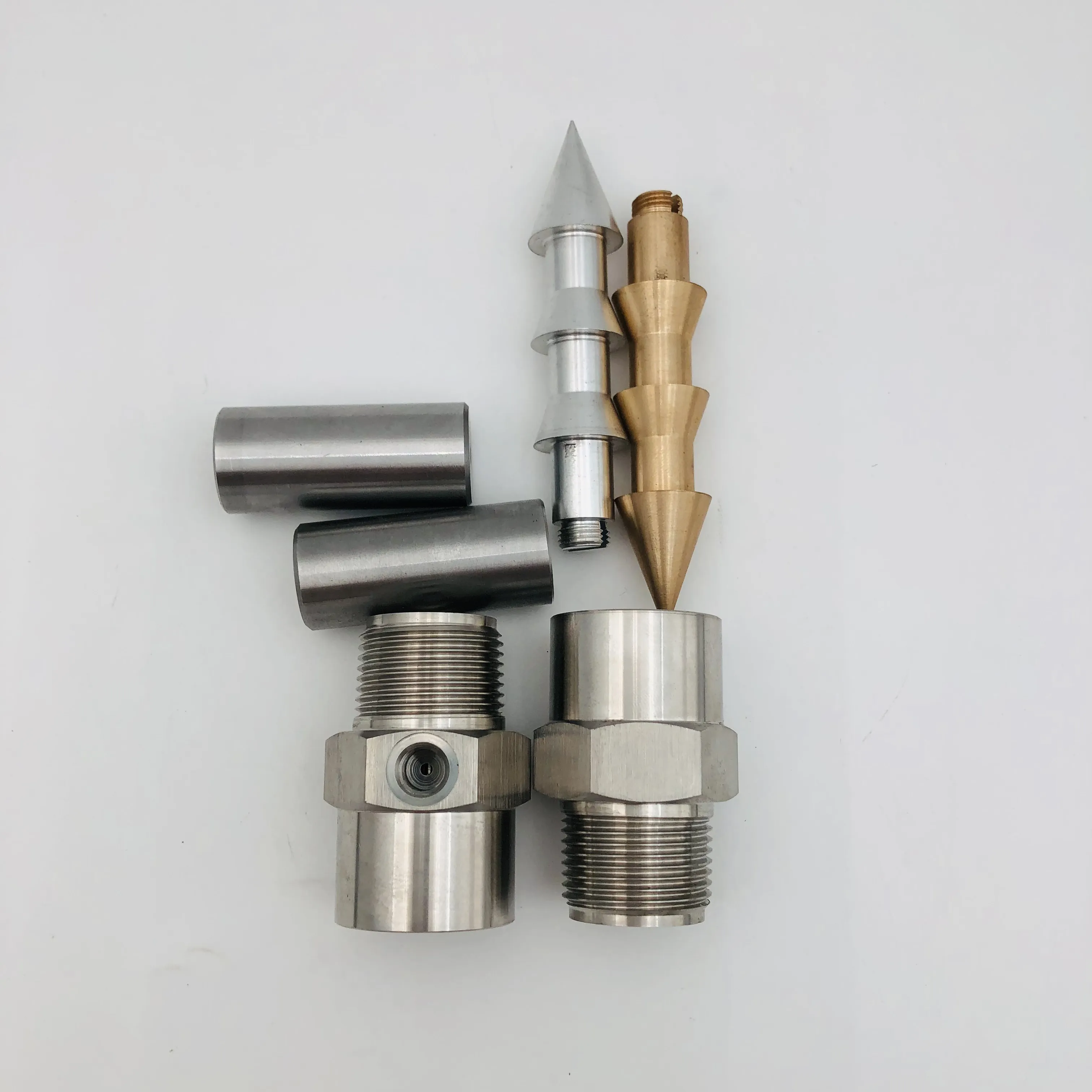

Зразок дисплея

Параметр продукту

Назва товару	Повноконусні розпилювальні форсунки з нержавіючої сталі
Матеріали	304, 316, 316L, латунь
Швидкість потоку	Індивідуальний
Кут розпилення	Індивідуальний
Стиль	Розмір різьби
Повноконусні розпилювальні форсунки BB	1/8”-2”
Розпилювальні форсунки HH з повним конусом	1/8”-2”
Повноконусні розпилювальні форсунки GG	1/8”-3/4”
Розпилювачі з повним конусом SJV-B	1/8”-3/4”

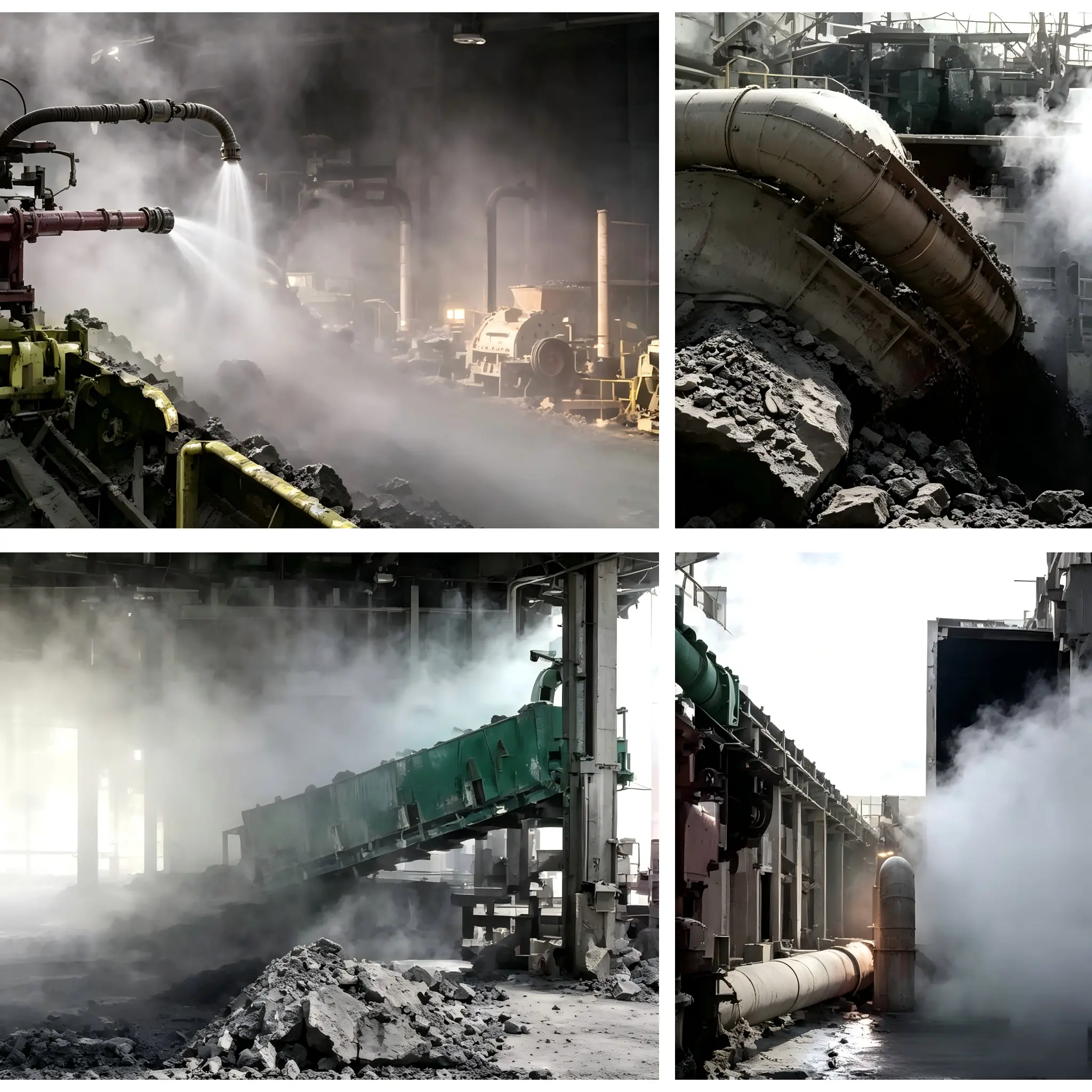

Застосування розпилювачів з повним конусом з нержавіючої сталі

1. Заводи з виробництва піску та гравію генерують велику кількість плаваючого пилу під час виробництва механізму та процесу дроблення піску. Розпилювальні форсунки з повним конусом із нержавіючої сталі пригнічують викиди, розпилюючи в повітря щільний тонкий водяний туман. Отже, ці частинки пилу падають під дією сили тяжіння, що забезпечує високоефективне придушення пилу в джерелі.

2. Підприємства з переробки зерна та олії легко накопичують легкозаймистий органічний пил під час операцій з розвантаження, транспортування та очищення матеріалу. Система розпилення точно розпилює мікроводяний туман у точках передачі матеріалу. Ця операція ефективно знижує потенційний ризик вибуху пилу на заводі.

3. Процеси плавки та спікання на металургійних заводах утворюють величезну кількість токсичного пилу та високотемпературних димових газів. Повноконусні розпилювальні форсунки з нержавіючої сталі високого тиску ефективно миють цехове обладнання, охолоджують гарячі печі та пригнічують навколишній пил. Рівномірно розподілені краплі збільшують площу контакту газ-рідина, що значно прискорює нейтралізацію шкідливих газів.

4. Кар’єри стикаються з сильним забрудненням пилом під час вибухових робіт відкритим способом, буріння гірських порід та робіт із сортування інертних матеріалів. Розпилювальні форсунки з повним конусом із нержавіючої сталі пригнічують поширений пил, усувають піну стічних вод і швидко охолоджують гарячу сировину. Ця універсальна система форсунок також служить високоефективним інструментом пожежогасіння для гасіння раптових пожеж.

FAQ

Питання 1: Що саме визначає повноконусні розпилювальні форсунки з нержавіючої сталі та як виглядає їх малюнок розпилення?

A1: це суцільне конусоподібне розпилювальне сопло використовує внутрішні лопатки або вихрову камеру, щоб розбивати рідину на тонкий туман.

Q2: Які основні змінні визначають розмір крапель у цих насадках?

A2: Робочий тиск, діаметр отвору та в'язкість рідини визначають розмір краплі. Більш високий тиск проштовхує рідину через отвір швидше, що забезпечує більш тонке розпилення.

Q3: нержавіюча сталь і латунь. як вибрати правильний матеріал?

A3: Нержавіюча сталь (304/316L) витримує екстремальне нагрівання, знос і високий тиск, що робить її промисловим стандартом для металургійних заводів.

Латунь забезпечує плавну обробку та гідну продуктивність для економічно чутливих некорозійних установок, таких як загальне охолодження або протипожежний захист.
