Як точні точені деталі дозволяють використовувати менші роботизовані хірургічні інструменти?

Роботизовані хірургічні системи скорочуються. У наступному поколінні лапароскопічних і мікрохірургічних роботів використовуються інструменти діаметром менше 3 мм – достатньо малі, щоб орієнтуватися в делікатній анатомії, але достатньо міцні, щоб захоплювати, розрізати та накладати шви. Досягнення цього вимагає радикального перегляду кожного компонента, особливо елементів механічної трансмісії в зап’ясті інструменту. Відповідь криється вточні точені деталі– крихітні, складні геометрії, оброблені з допусками, які були немислимі десять років тому. У цій статті пояснюється, як завдяки високоточному токарному обробленню з ЧПК створюються мініатюрні вали, штифти та корпуси, які роблять можливими роботизовані інструменти розміром субміліметра, і що менеджери із закупівель повинні шукати в постачальниках.

Виклик мініатюризації в роботизованій хірургії

Типовий роботизований хірургічний інструмент містить до 20 рухомих частин всередині трубки, меншої за олівець. Кожна частина повинна:

• Витримує багаторазову стерилізацію (автоклав, гамма-випромінювання)
• Передача крутного моменту з майже нульовим люфтом
• Підходить для товщини стінок від 0,15 мм
• Ціна дешевша, ніж звичайні механічні компоненти, тому що інструменти часто одноразового використання або обмеженого повторного використання

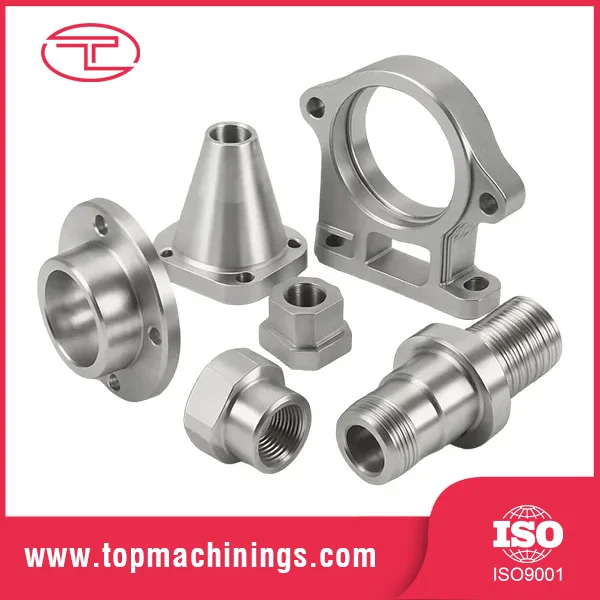

Традиційні методи обробки (штампування, просте точіння) не можуть зберегти необхідну концентричність, обробку поверхні або мікроелементи. Точні точені деталі, виготовлені на токарних верстатах з ЧПК швейцарського типу з рухомим інструментом, вирішують ці проблеми, поєднуючи токарну обробку, фрезерування та свердління в одному циклі, досягаючи допусків ±0,005 мм або більше.

Три важливі способи. Точні точені деталі забезпечують мініатюризацію

1.Мікровали та приводні штифти

Зап’ястя хірургічного робота використовує троси або штовхачі для з’єднання кінцевого ефектора. Вони з’єднуються з крихітними штифтами та стрижнями – часто діаметром від 0,5 до 2 мм. Точна точена деталь може включати:

• Пази під стопорні кільця (ширина 0,2 мм, глибина 0,05 мм)
• Шестикутні або квадратні кінці для передачі крутного моменту
• Хрестоподібні отвори (діаметром 0,3 мм) для обтиску кабелів

Чому точність має значення: відхилення 2 мкм у штифті 1 мм створює кутову похибку 0,2° – це неприйнятно, коли хірург зшиває кровоносну судину діаметром 0,5 мм.

2. Тонкостінні трубчасті компоненти

Для шарнірних з’єднань потрібні корпуси та втулки з товщиною стінок менше 0,2 мм. Звичайне поворотне спричиняє стукіт або руйнування. Швейцарська токарна обробка з охолоджуючою рідиною під високим тиском і твердосплавним інструментом створює стабільну тонкостінну форму, що повторюєтьсяточні точені деталібез вторинного видалення задирок.

3. Складна геометрія в одній установці

Розробникам роботів-інструментів потрібні комбіновані функції: різьблення, конуси, виточки та плоскі частини – все в одній частині. Точні точені деталі, виготовлені на багатоосьових токарних верстатах, виключають численні налаштування, забезпечуючи геометричну послідовність. Наприклад, наконечник троакара зі спіральною канавкою та проксимальним фланцем можна обробити менш ніж за 40 секунд.

Таблиця параметрів – критичні характеристики для точених деталей хірургічного класу

Прихована ціна невідповідних точних деталей

Виробники комплектного обладнання для медичного обладнання часто зосереджуються на допусках на збірку, недооцінюючи вплив окремих точених деталей. Приклад із реального світу: у виробника хірургічного степлера 12% випадків виходу з ладу через штифт діаметром 0,5 мм із невідповідною глибиною канавки. Постачальник штифтів заявляв про ±0,01 мм, але надав ±0,025 мм. Перехід до постачальника, який контролює кожну партію за допомогою 100% оптичного сортування, зменшив відсоток відмов до 0,2%.

Ключові уроки:

• Вимірювання має значення – запитуйте звіти про лазерний мікрофон або систему зору, а не лише про вимірювання.
• Сертифікація матеріалів – Хірургічні інструменти вимагають повного відстеження (EN 10204 3.1).
• Консистенція поверхні – шорсткі плями містять бактерії; вкажіть Ra і Rz.

Чому Tuoyuan розуміє вимоги хірургічної мініатюризації

Компанія Qingdao Tuoyuan Metal Co., Ltd. витратила більше десяти років на розробку можливостей точної обробки металу. На відміну від звичайних механічних майстерень, Tuoyuan зосереджується на точних технологіях, які потрібні хірургічній робототехніці:

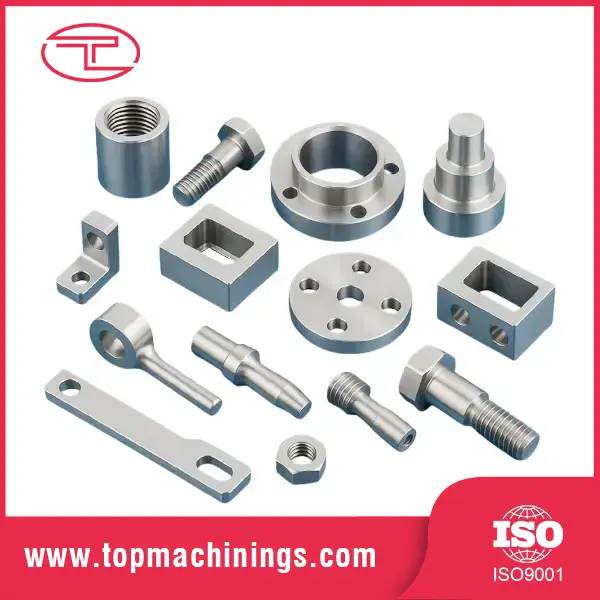

• Токарні деталі з ЧПК (швейцарська та фіксована бабка) для мікровалів, штифтів і втулок

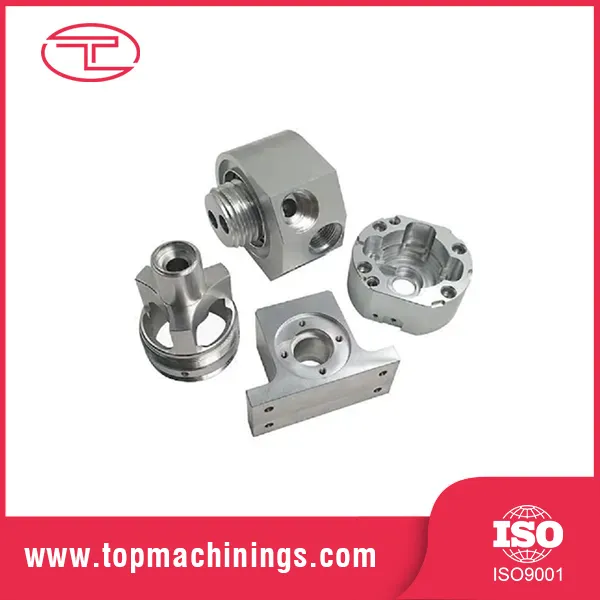

• Фрезерування деталей з ЧПУ для складних елементів корпусу
• Штампування та кування для економічно ефективних компонентів великого обсягу
• Обробка поверхні (гальванізація, порошкове покриття, полірування) – хоча для хірургічних інструментів часто вказується електрополірування або пасивація, яку Tuoyuan може організувати через сертифікованих партнерів

Туоюань працює відповідно до ISO 9001, маючи повний ланцюжок поставок від сировини до готової частини. Їхня філософія «досконалість у кожній деталі» означає, що кожна точена деталь перевіряється за допомогою цифрового вимірювального обладнання, а записи партій зберігаються понад 10 років, що важливо для відстеження медичних пристроїв.

Один практичний інструмент – простий контрольний список для пошуку джерел

Оцінюючи джерело точних точених деталей для роботизованих хірургічних пристроїв, попросіть:

• Аналіз допусків для вашої найважливішої функції.
• Три випадкові частини зразка, виміряні КІМ або лазерним мікрофоном.
• Сертифікат матеріалу із зазначенням номера партії та хімічного складу.
• Можливість процесу (Cpk) – для діаметра та концентричності Cpk ≥1,33 є безпечним порогом.

Туоюань пропонує всі чотири в стандартній комплектації.

Дрібні деталі, гігантський стрибок для хірургії

Тенденцію до менших, розумніших роботизованих хірургічних інструментів неможливо зупинити. Але це не буде реалізовано шляхом простого зменшення існуючих проектів. Це вимагаєточні точені деталіякі є мікророзмірними, макроточними та виробляються постійно в великих обсягах. Для менеджерів із закупівель найкращою стратегією є партнерство з металообробною компанією, яка має перевірений досвід токарної обробки з ЧПК, повний власний технологічний ланцюжок і систему якості, яка нічого не залишає на волю випадку.

Надішліть свій найскладніший малюнок мікрокомпонента на адресуТуоюаньдля аналізу техніко-економічного обґрунтування та запуску зразків. Використовуйте таблицю параметрів вище, щоб указати допуски та попросити звіт про можливості процесу. Правильний постачальник точених деталей може вдвічі скоротити ваш час розробки та зробити ваш хірургічний інструмент наступного покоління реальністю.
