Гідравлічний фітинг, оброблений ЧПУ

Гідравлічний фітинг, виготовлений на верстаті з ЧПУ – це гідравлічний фітинг, який з’єднує шланги, трубки, насоси, клапани та циліндри в гідравлічній системі. Це виглядає просто — металевий корпус із різьбою та ущільнювальною поверхнею, — але він працює в жорстоких умовах: тиск від 50 до 400 бар, коливання температури, вібрація та гідравлічна рідина, яка знаходить будь-який шлях витоку, як вода знаходить тріщину.

Робота фітинга полягає в ущільненні. Геометрія ущільнення оброблена з мікронною точністю, незалежно від того, чи це розвалювання JIC 37°, ORFS (ущільнювальне кільце ущільнення), паралельна різьба BSPP або конічна різьба NPT. Ущільнювальна поверхня з округленням на 0,02 мм є фітингом, який плаче. Різьба з обірваним корінцем - це штуцер, який здувається під тиском. Ось чому якість обробки тут не «приємно мати» — це питання безпеки.

Основні характеристики та переваги гідравлічного фітинга з ЧПК

Ущільнювальні поверхні, оброблені, не «досить добре» Розширювальний конус 37°, канавка ущільнювального кільця та поверхні сідла оброблені з контрольованими допусками (кут сідла ±0,5°, обробка поверхні Ra макс. 0,8 мкм). Належна ущільнювальна поверхня – це те, що утримує 350 бар всередині труби та поза приміщенням для обладнання.

Чисті, гострі нитки Нитки нарізані або накатані до 6g/6H з повною формою профілю — без відірваних коренів, без перекочених гребенів. Конічна різьба (NPT/BSPT) перевірена за допомогою кільцевих калібрів L1/L2, щоб гарантувати герметичність з’єднання без протікання.

Перевірена впевненість Ми випробовуємо фітинги на 1,5-кратний номінальний робочий тиск на відібраних партіях, і кожен фітинг візуально перевіряємо та перевіряємо розміри. Для критичних застосувань доступне 100% випробування тиском.

Матеріальне право на рідину Вуглецева сталь, оцинкована для стандартних систем мінерального масла; нержавіюча сталь 316 для харчових, морських та агресивних рідин; латунь для пневматики низького тиску та води. Правильний матеріал запобігає гальванічній корозії та передчасному виходу з ладу.

Чистота на замовлення Фітинги очищаються ультразвуком і упаковуються відповідно до ваших вимог щодо чистоти — включаючи класи чистоти ISO 4406 для чутливих сервоприводів і пропорційних систем.

Технічні характеристики продукту

Типові програми

Як виробник і постачальник гідравлічних фітингів з ЧПУ, Tuoyuan Metal постачає фітинги оптом за прямими заводськими цінами для:

Мобільна гідравліка — екскаватори, навантажувачі, сільгосптехніка

Промислові гідравлічні системи — преси, машини для лиття під тиском, верстати

Гідравлічні схеми будівельного обладнання

Морські та офшорні гідравлічні системи (нержавіюча сталь 316)

Лінії рідин для харчової та фармацевтичної промисловості

Випробувальні стенди, системи змащення та пневматичні схеми

Виробничий процес

Гідравлічні фітинги виготовляються із прутка на токарних верстатах з ЧПК — часто за один цикл затиску. Шестигранні корпуси обточуються, свердляться, нарізаються різьблення, а геометрія ущільнювача (розширювальний конус, канавка ущільнювального кільця або конус) вирізається спеціальним інструментом. Підхід з одноразовою установкою полягає в тому, що ущільнювальна поверхня утримує концентричну різьбу.

Після механічної обробки з фітингів очищаються задирки — критично важливо для ущільнювальних поверхонь — потім обробляється поверхня (цинкування, цинк-нікель або пасивація). Фітинги очищаються ультразвуком для видалення стружки та залишків, а потім перевіряються: вимірювання різьблення, перевірка кута сідла, вимірювання розмірів і випробування тиском зразків.

Чому варто вибрати метал Tuoyuan

Точність обробки там, де це важливо Наші токарні верстати з ЧПК забезпечують повторювану точність позиціонування ≤±0,003 мм, і ми регулярно обробляємо фітинги до ±0,01 мм — діапазон допуску, завдяки якому ущільнювальні поверхні залишаються вірними, а різьба — чистою.

Декада металообробної майстерності Більше 10 років у виробництві точних токарних деталей, з фабрикою площею 5000 м², 20 токарними верстатами з ЧПУ та річною потужністю 100 мільйонів штук. Ми обробили кожен стандарт кріплення в цьому каталозі — багато разів.

48-годинна якісна відповідь У разі виявлення проблеми ми реагуємо протягом 48 годин і беремо на себе повну відповідальність за компенсацію згідно з домовленістю. Це зобов’язання, яке постійно виконується, ось чому 95% наших клієнтів роблять замовлення повторно.

Готова для експорту документація Сертифікати матеріалів, звіти про перевірки та записи про випробування тиском надсилаються з кожним замовленням. Доступна координація інспекції третьої сторони.

Упаковка та доставка

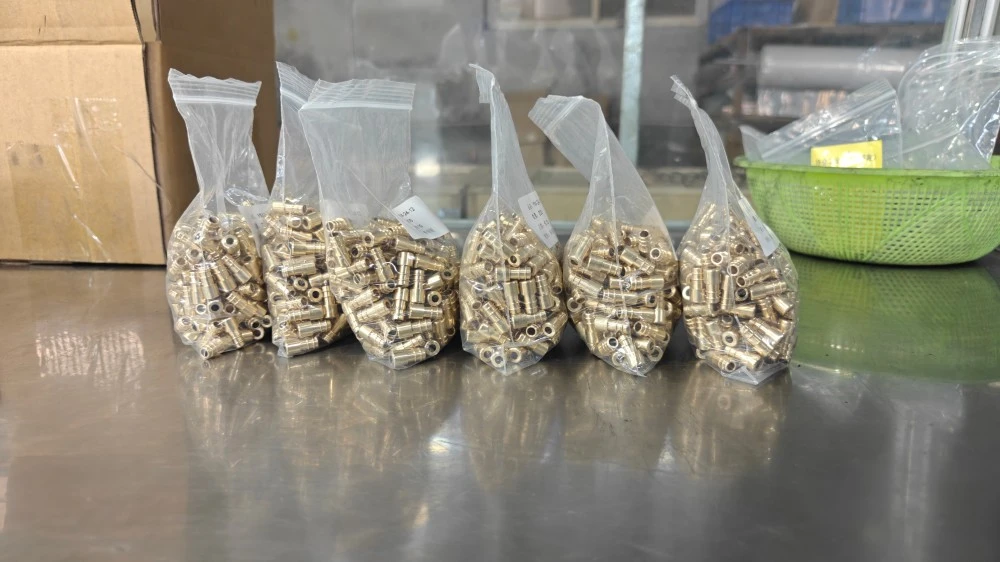

Арматуру очищають, захищають від корозії та упаковують у поліетиленові пакети, картонні коробки або експортні дерев'яні ящики. З порту Циндао доступні експрес-, повітряні та морські перевезення. Документація: комерційний рахунок-фактура, пакувальний лист, коносамент, сертифікат походження, сертифікат перевірки матеріалу. Щоб отримати інформацію про ціни на гідравлічні фітинги, виготовлені з ЧПУ, оптові замовлення або пропозицію, зв’яжіться з нашою командою експорту.

Високоточні різьбові вали для промислового обладнання

Клієнт: Європейський виробник гідравлічного обладнання

Галузь: рідинна енергетика та промислова автоматизація

Матеріал: нержавіюча сталь / вуглецева сталь

Процес: прецизійне токарне оброблення з ЧПК, фрезерування, нарізання різьби та термічна обробка

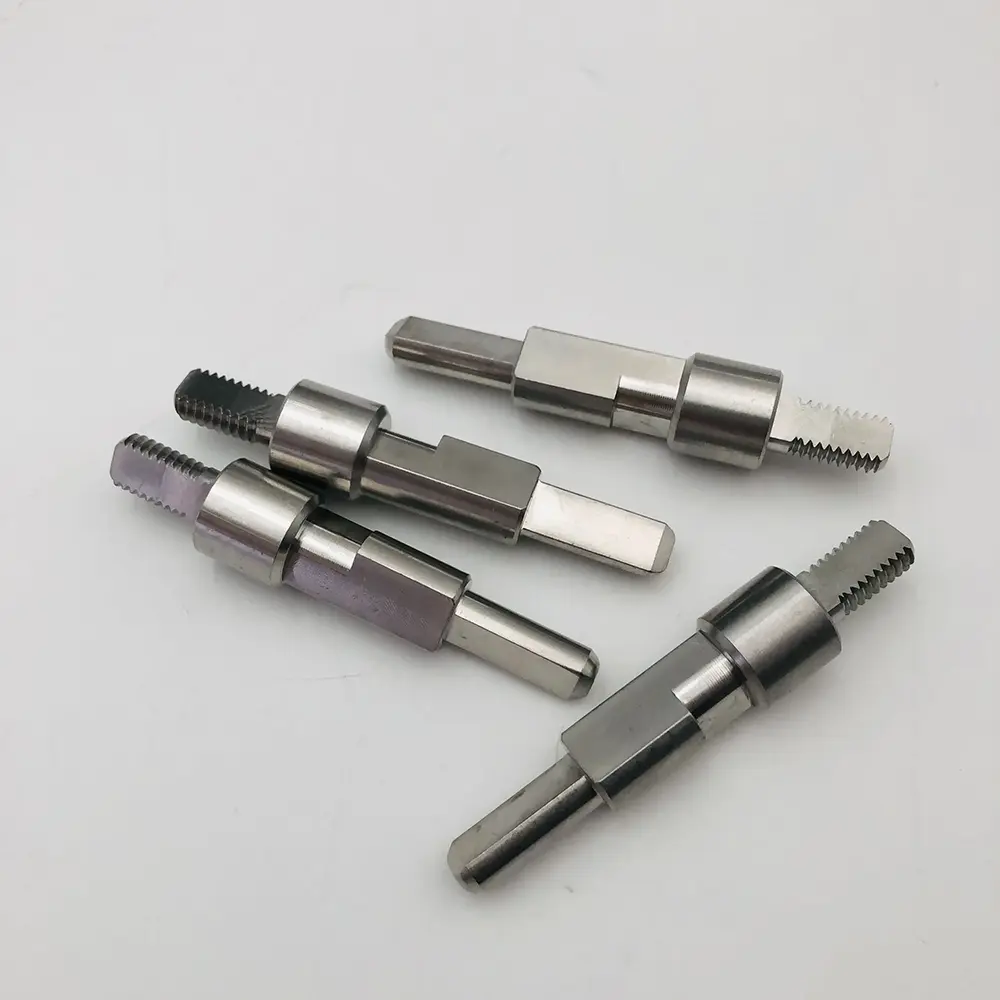

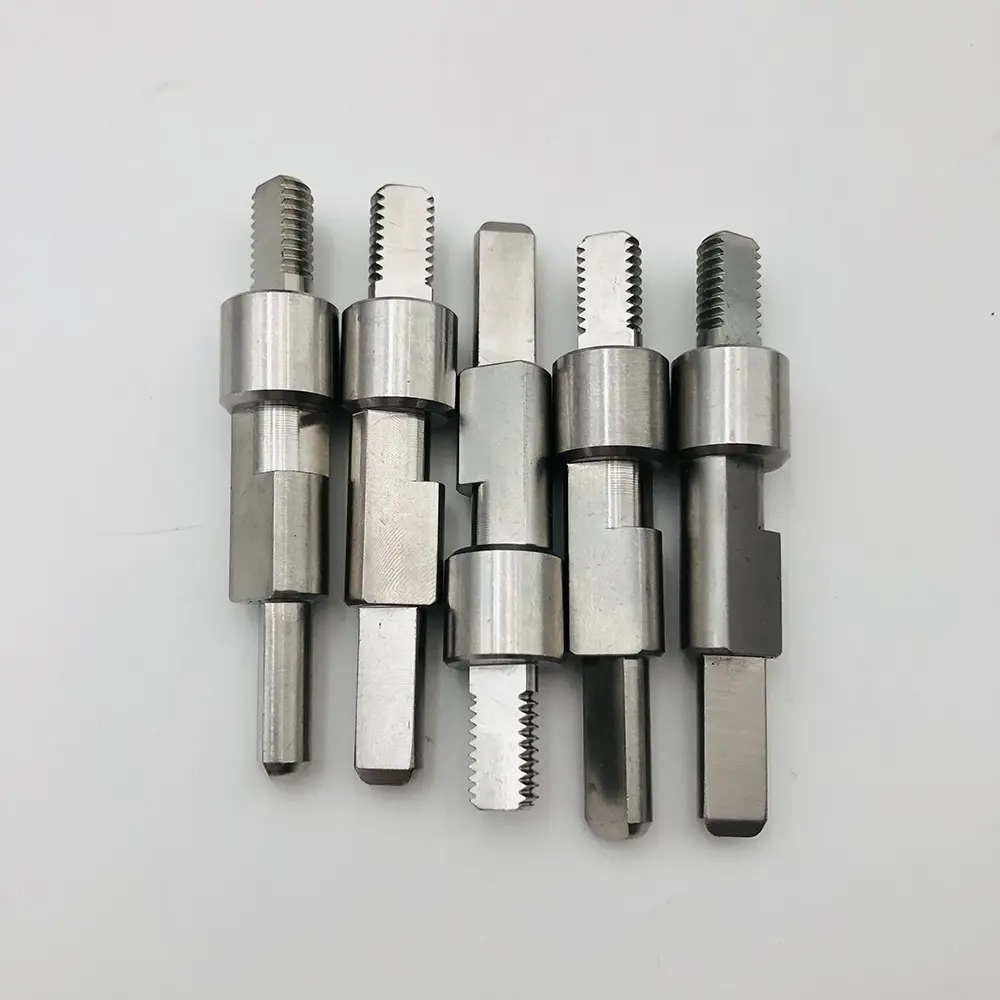

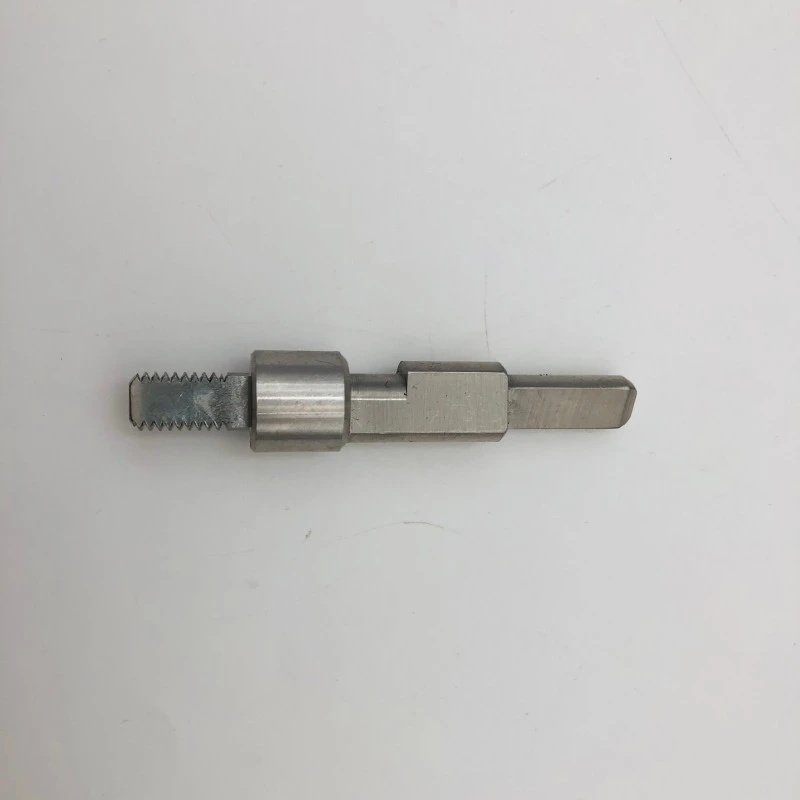

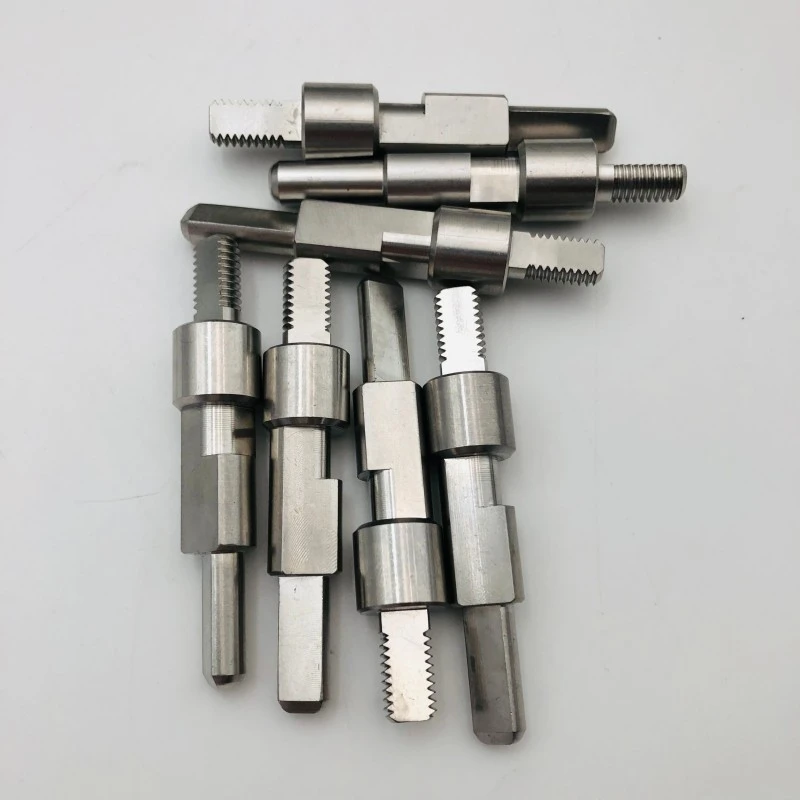

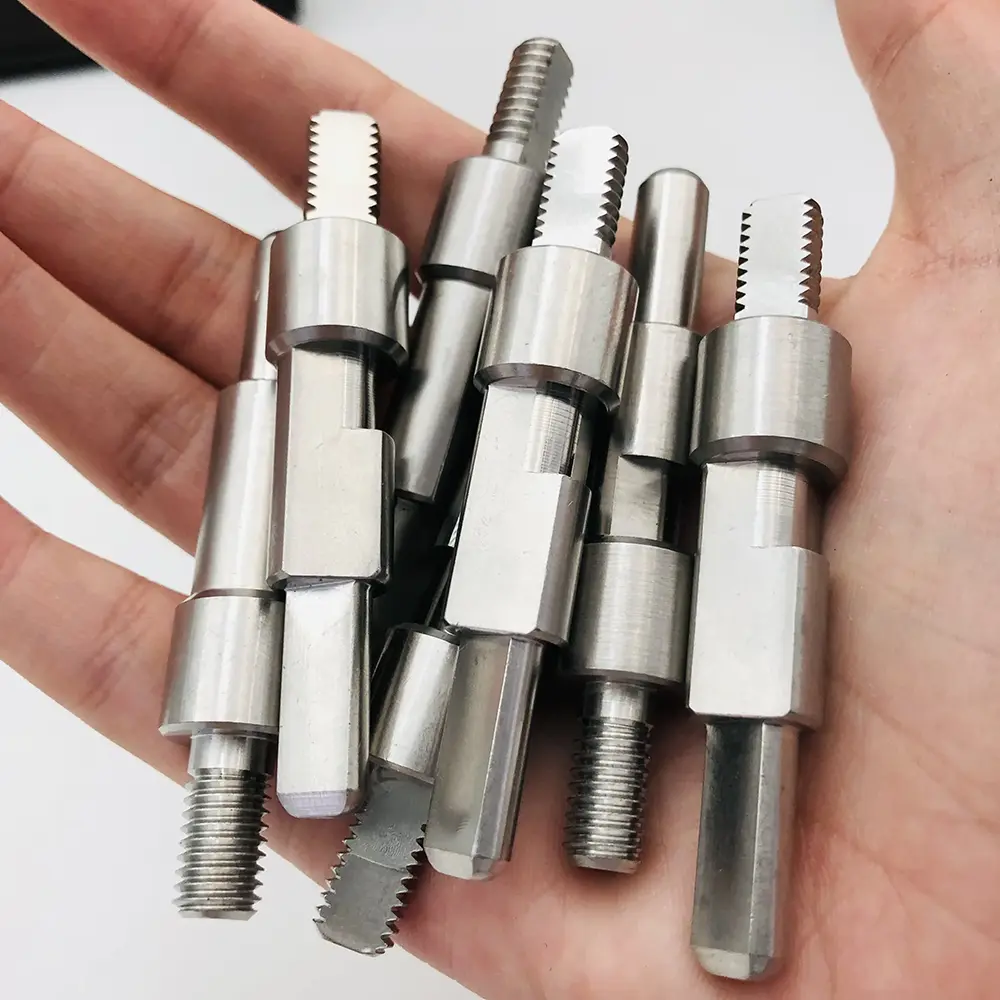

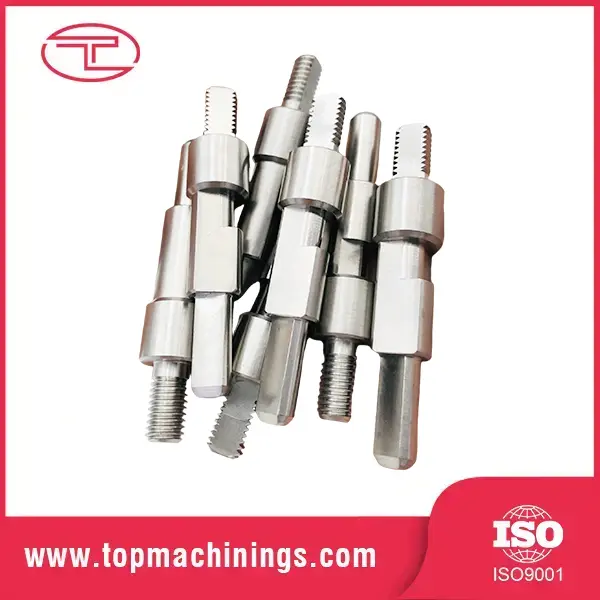

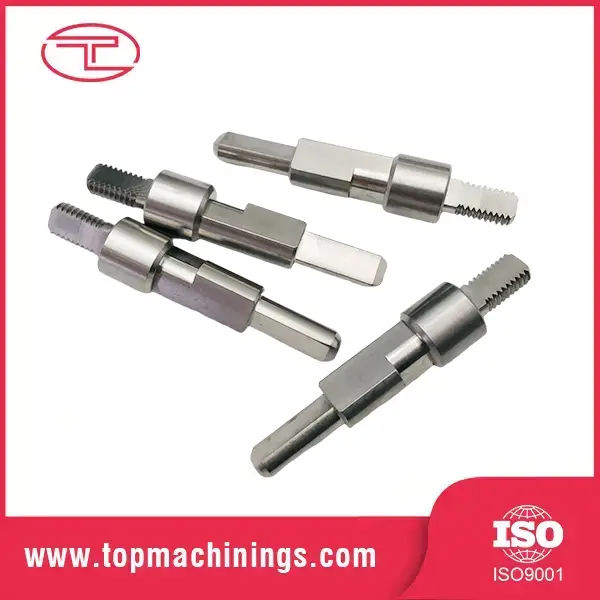

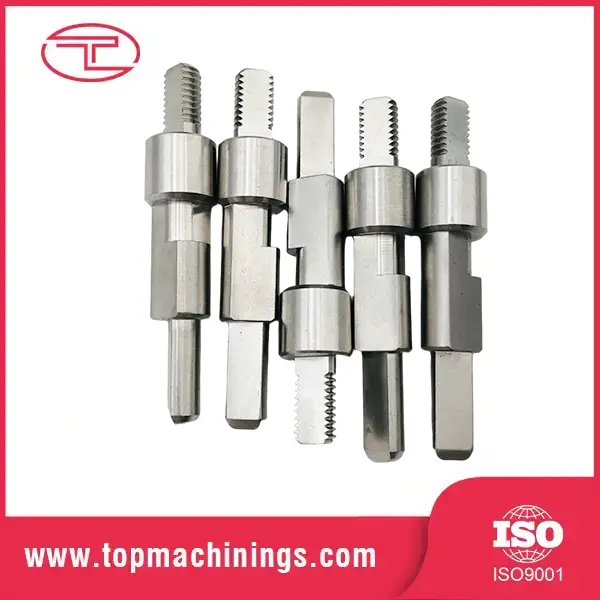

Клієнту були потрібні індивідуальні багатоступінчасті різьбові вали з жорсткими допусками та гладкою поверхнею, щоб запобігти протіканню та механічному зносу в гідравлічних вузлах високого тиску. Стандартні ринкові компоненти не змогли задовольнити їхні специфічні вимоги до крутного моменту та центрування.

Використовуючи швейцарські багатоосьові токарні та прецизійні фрезерні верстати з ЧПК, ми виготовили індивідуальні вали з точним профілем різьблення та плоскофрезерними функціями відповідно до технічних креслень клієнта. Перед відправкою було застосовано строгий контроль якості, включаючи 100% перевірку діаметра різьби та перевірку шорсткості поверхні.

FAQ

Q: Який стандарт підгонки мені слід використовувати?

A: Це залежить від вашого регіону та кінців шлангів: JIC поширений у Північній Америці, BSP у Європі/Азії, метричний DIN у Німеччині, ORFS, де вібрація та продуктивність без витоків мають значення. Надішліть нам свої поточні фітинги або креслення, і ми визначимо стандартні та надамо відповідні фітинги.

Q: Який тиск може витримати ваша арматура?

A: Стандартні фітинги розраховані на робочий тиск 350 бар; конфігурації високого тиску до 630 бар. Ми перевіряємо зразки партій під тиском до 1,5-кратного номінального тиску.

Питання: Чи можете ви постачати арматуру з нержавіючої сталі для харчового або морського використання?

A: Так — фітинги SUS316 з пасивованим покриттям доступні для харчових, морських і фармацевтичних застосувань. Надаються сертифікати на матеріали.

Питання: чи пропонуєте ви індивідуальні фітинги за кресленням?

A: Так, повністю індивідуальні фітинги є нашою спеціальністю. Надішліть креслення або зразок, і ми виготовимо машину відповідно до вашої точної геометрії, включаючи індивідуальні конфігурації портів.

Питання: який ваш мінімальний замовник і час доставки гідравлічного фітинга, обробленого на верстаті з ЧПУ?

A: Зразки: 3–5 днів, MOQ гнучкий. Виготовлення: в середньому 15 днів. Морські перевезення з Циндао або експрес для термінових невеликих замовлень.
